2  檢查分析

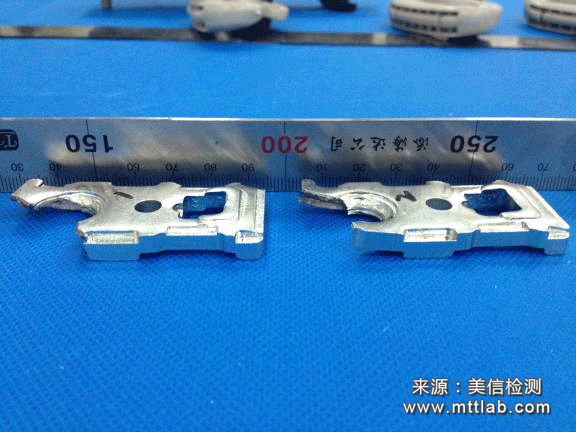

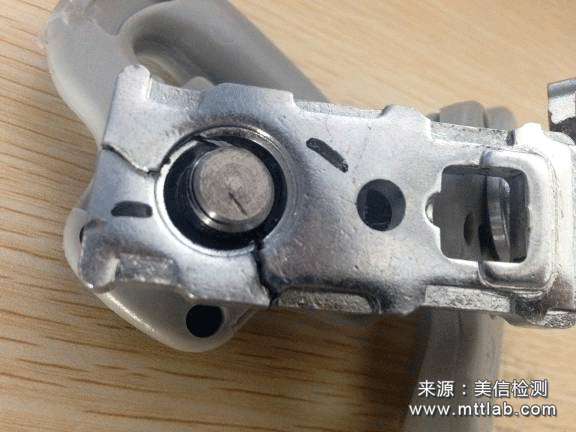

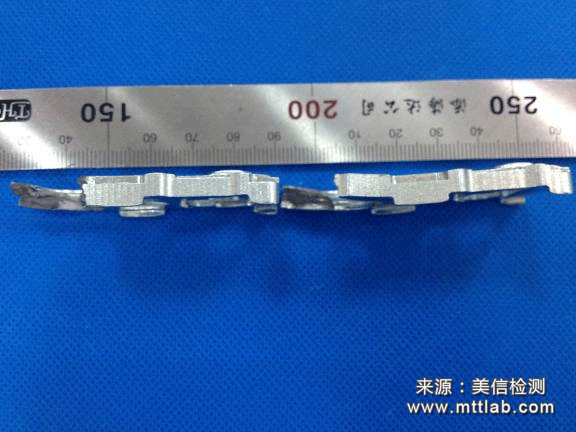

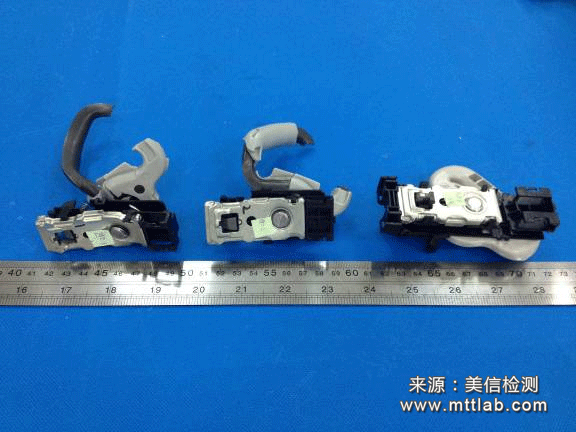

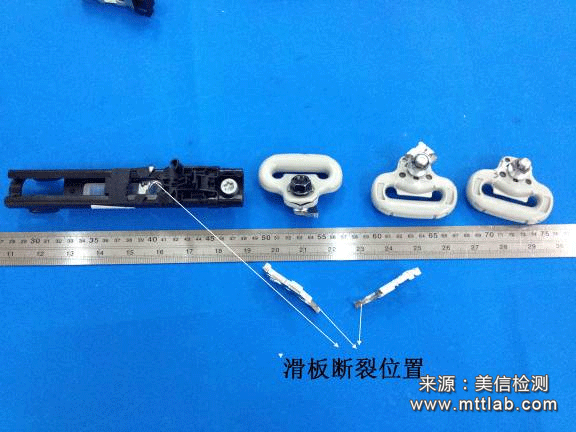

如圖3、圖4所示，檢查圖中1#、2#失效滑板，都出現以螺孔位置為拐點的宏觀面彎曲變形，失效滑板斷裂位置、斷裂路徑、斷口顏色大致相同。如圖5所示，檢查未拆卸的3#滑板，也具有大致相同的斷裂特征。因此，確定三只國產滑板斷裂原因相同。

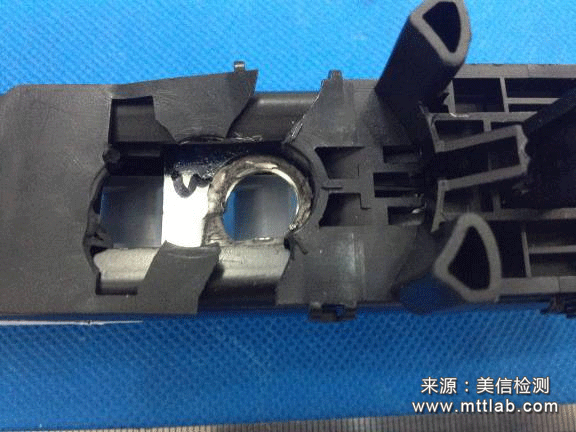

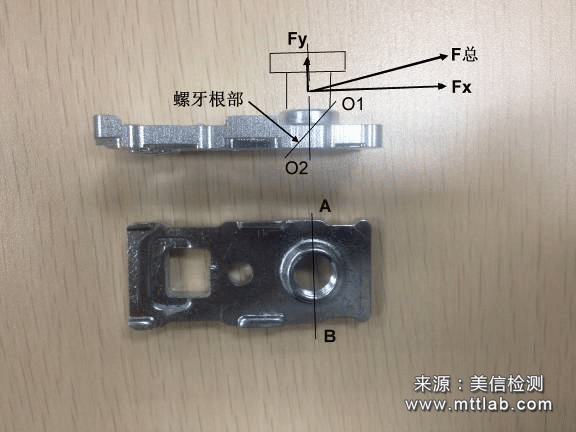

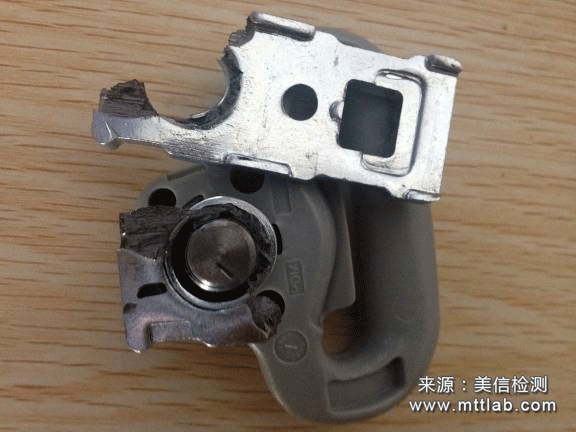

如圖6所示，將1#失效件斷裂的兩部分拼合，發現螺栓不是垂直于滑板平面，而是沿滑板中心線傾斜。檢查其他強度試驗件，都有同樣現象。

如圖7所示，滑板斷口顏色為深灰色，無光澤，斷面不平。

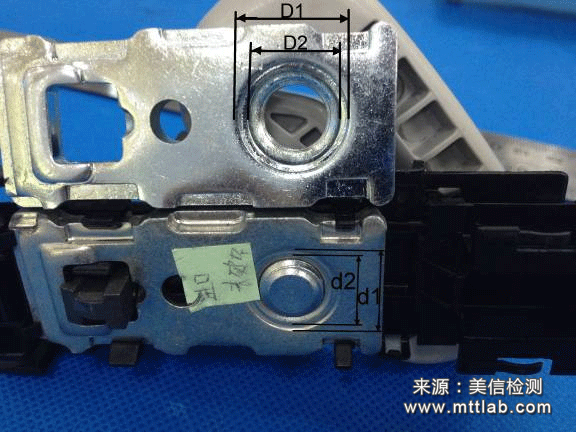

如圖8所示，貼有“進口未破壞”黃色標簽的滑板是進口件，已做過測試；另外1件是新的國產件。如表1所示，測量比較發現，國產件D1、D2圓沿周向溝痕較深，并且圓的直徑大于進口件對應圓直徑d1、d2；D1(d1)到D2(d2)圓臺階高度H，國產件更大；D1-D2＞d1-d2，即國產件圓間距也大于進口件，鋼板厚度則小于進口件。分析認為，同種材料條件下，圓周溝痕越深，直徑越大，D1(d1)到D2(d2)圓臺階越高，圓間距越寬，變形越大，應力也越大，沿圓周開裂的可能性越大。因此，國產件滑板在螺栓孔周邊變形應力大于進口件，國產件模具及壓力加工工藝有改善的空間。

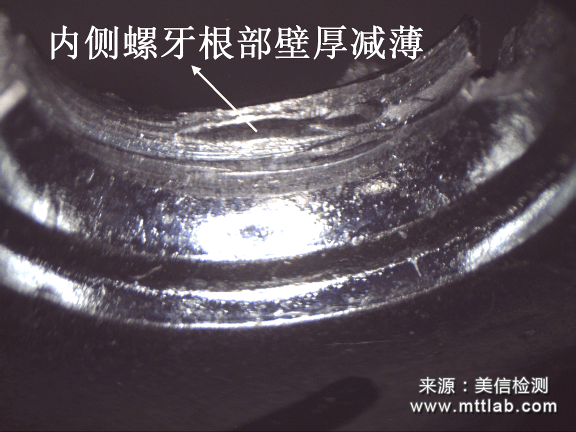

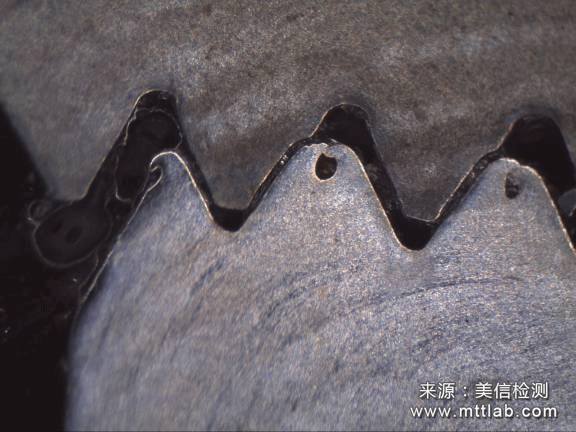

如圖9所示，斷口附近的螺紋根部凹陷變形，加工紋間距增寬，壁厚減薄。

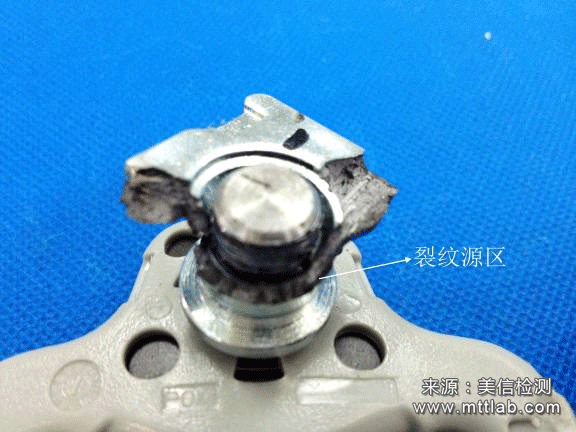

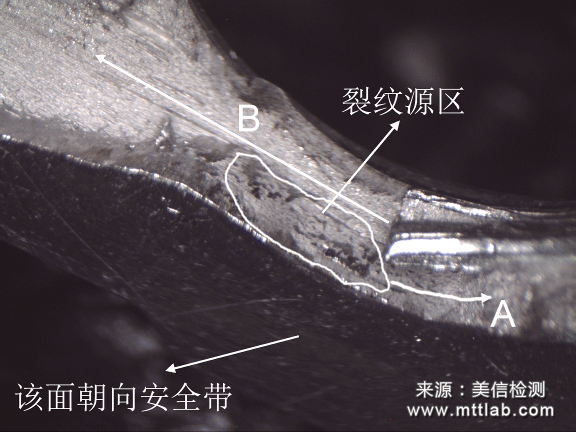

圖10、圖11中標示出裂紋源所在的微觀和宏觀位置。如圖10所示，白色線條圈起的區域就是裂紋源區，存在較多微孔，是拉應力條件下微孔聚合斷裂特征。圖中，有兩處裂紋擴展方向，分別用箭頭A和B標示。裂紋擴展區A顏色深灰色，裂紋先擴展，擴展速度較慢；裂紋擴展區B顏色偏淺，擴展時間晚，擴展的速度快。箭頭B起始處出現與箭頭線垂直的臺階，正是兩次裂紋擴展相交線的結果。

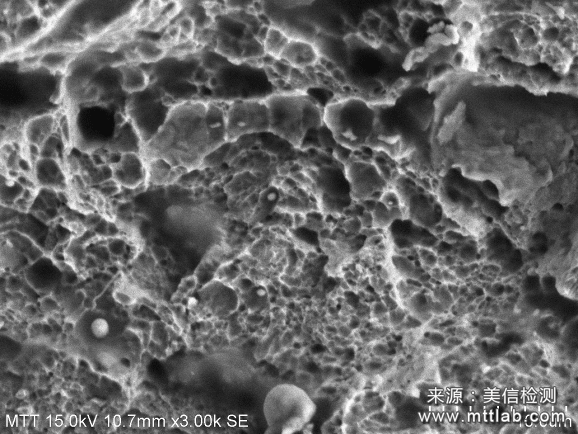

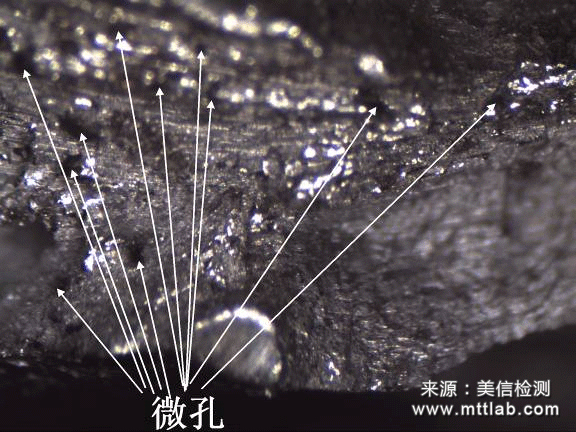

如圖12是對裂紋源區檢查，發現裂紋源區顏色較深，存在較多微孔，屬于微孔聚合型斷裂。在裂紋源區同樣觀察到大量白點聚集，在白點聚集的區域，斷裂速度快。分析，白點聚集是氫脆的基本特征。因此，確認微孔聚合與氫脆并存是本次開裂的基本特征。

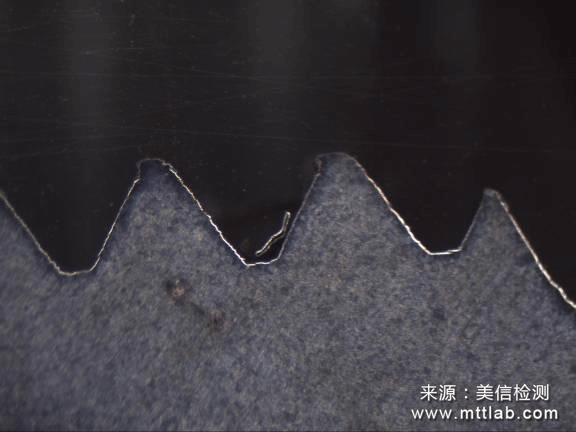

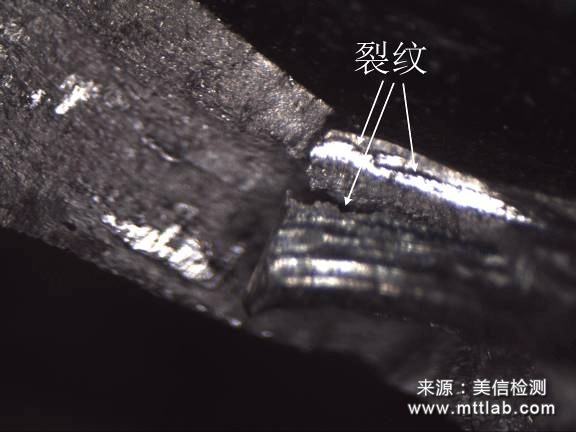

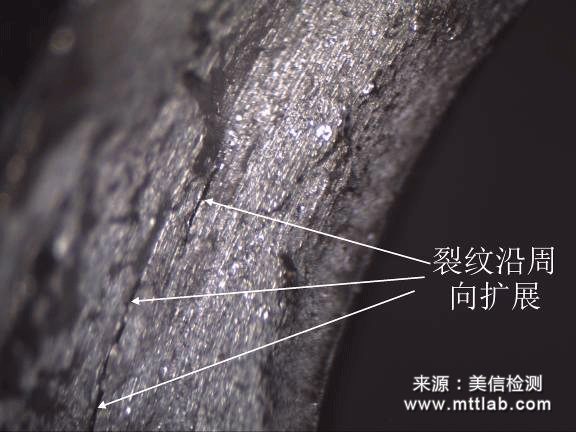

如圖13所示，裂紋沿螺紋根部附近周向擴展，裂紋擴展路徑鋸齒形，開裂面參差不平，具有沿晶走向特征。在圖14中，也能觀察到裂紋周向擴展的痕跡。黑色區域是延性斷裂特征，白色區域白點聚集，斷口平直，脆性增大。

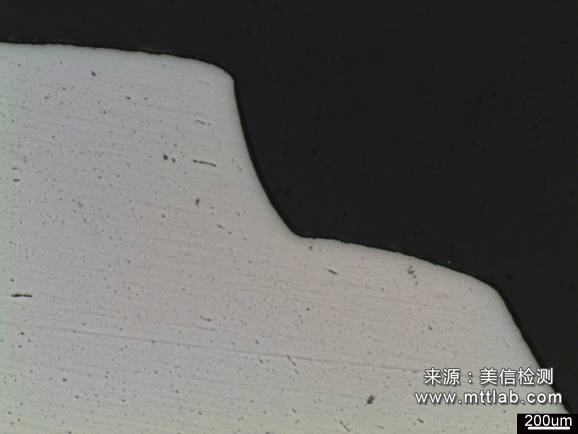

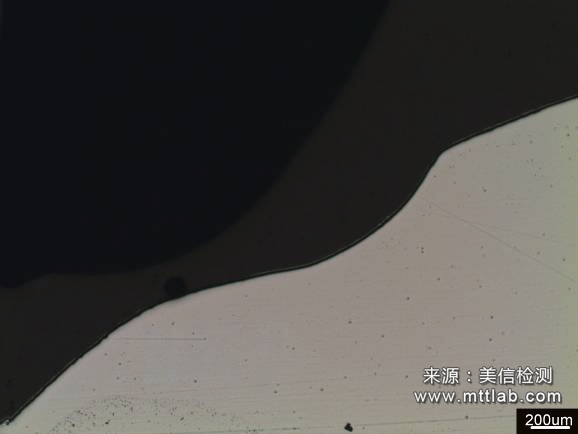

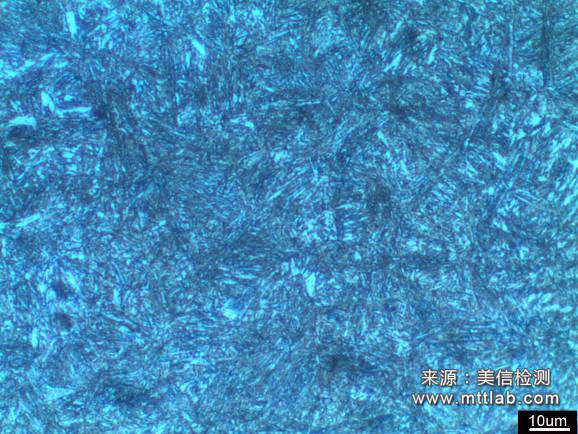

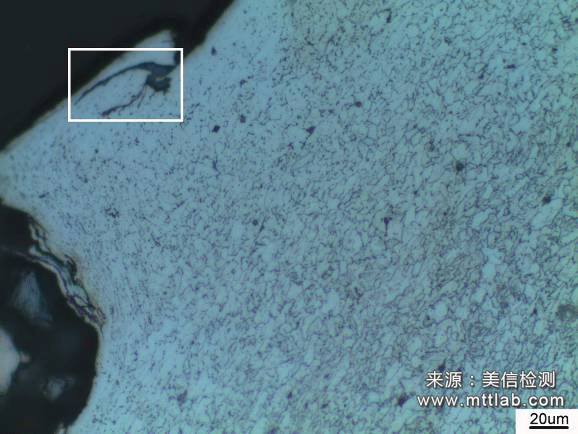

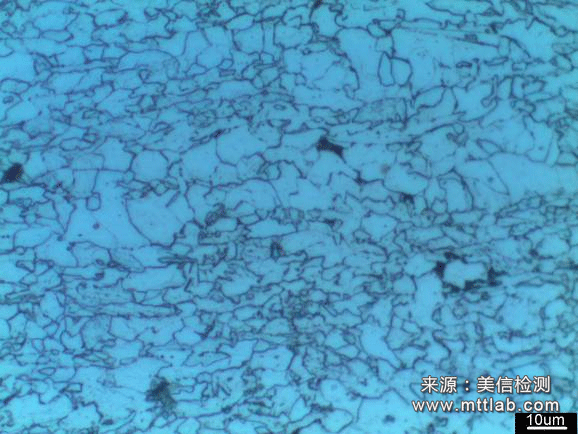

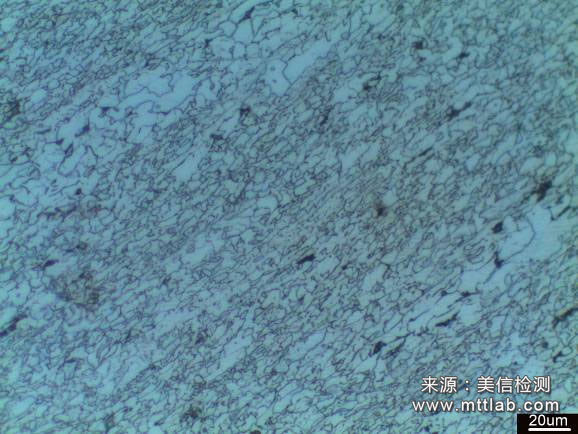

圖21為進口件螺紋根部附近邊緣組織，其中方形框內的顯微裂紋，起源于切割面，是制樣過程中形成的。圖22、圖23為螺紋根部附近心部金相組織。邊緣和心部均為：F+少量P+細小彌散析出的合金相。鐵素體基體中分布細小彌散的合金相，不但能提高基體的強度，而且有助于提高材料的延伸率。進口滑板的金相組織檢查結果表明，該材料為一種具有高強度、高塑性的高強鋼。





將新品國產件和進口件2#，沿與滑板縱向垂直的直徑方向，剖開螺栓孔，對比檢查剖面硬度，測量結果如表2所示。國產件的硬度接近進口件的2倍，依據GB/T 1172換算成洛氏硬度為45.5HRC，高于圖紙（GTQ-YL190503）要求的38～42HRC。鋼的硬度越高，氫脆的危險性越大。



表2： 滑板硬度檢查結果（HV0.3）



圖24. 裂紋源區	圖25. 片狀裂紋結構

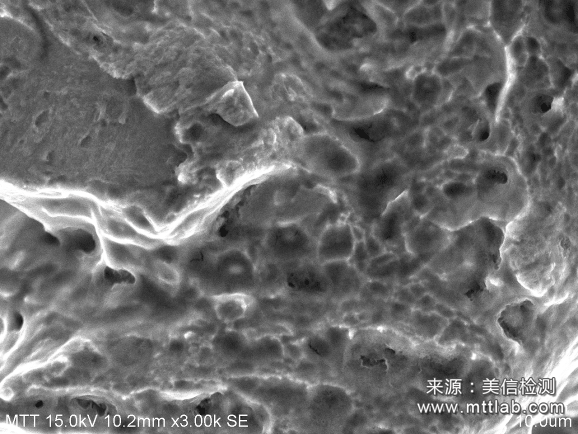

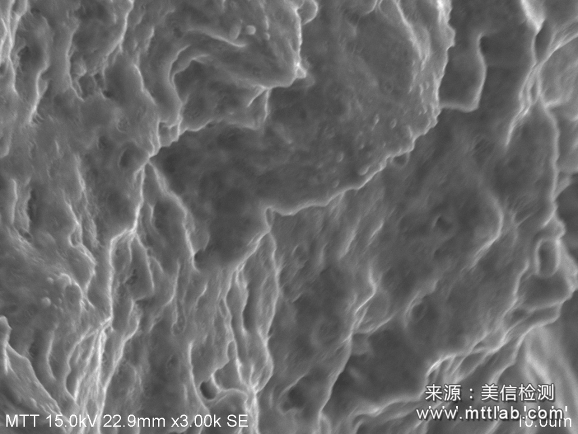

圖26. 氫脆形貌特征

元素	C	Si	Mn	P	S	Cr	Ni	Cu
高級優質鋼技術要求	0.37～0.44	0.17～0.37	0.50～0.80	≤0.025	≤0.025	0.80～1.10	≤0.30	≤0.25
實測結果	0.4312	0.2033	0.6109	0.0127	0.0152	0.9726	0.0223	0.0306
