模擬仿真 - 半導體行業

熱循環測試（Thermal Cycling）是衡量電子產品焊接可靠性最常見的測試。以63.2%的統計壽命來計算焊球壽命。失效發生后，失效分析手段（切片、紅墨水、SEM/EDS、X-Ray等）就用來檢查失效位置及失效類型。

測試標準

1) JEDEC Standard JESD22-A104 Thermal Cycling

2) IPC 9701 Performance Test Methods and Qualification Requirements for   Surface Mount Solder Attachments

有限元仿真模擬可以用來測試產品的理論壽命，通過軟件計算提前預知產品的可靠性，并對失效的機理進行分析，提前規避失效風險，從而優化產品設計，提供可靠性。

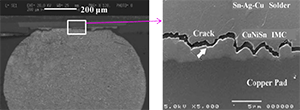

產品及焊球Layout	焊球開裂現象

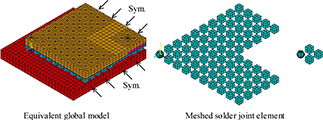

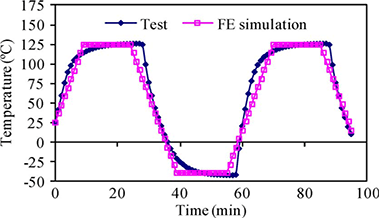

有限元模型	仿真測試中的溫度曲線

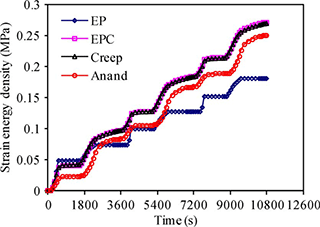

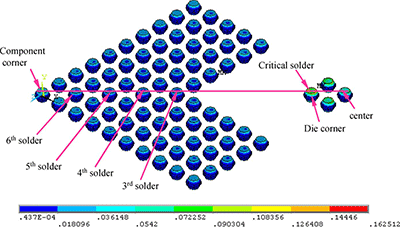

一個熱循環后焊球的塑性應變能分布	不同等效模型的應變能密度變化
采用不同的計算區域來預測熱循環壽命	不同壽命預測方法獲取的焊球熱循環壽命比較

▽ 芯片彎曲循環測試及壽命預測

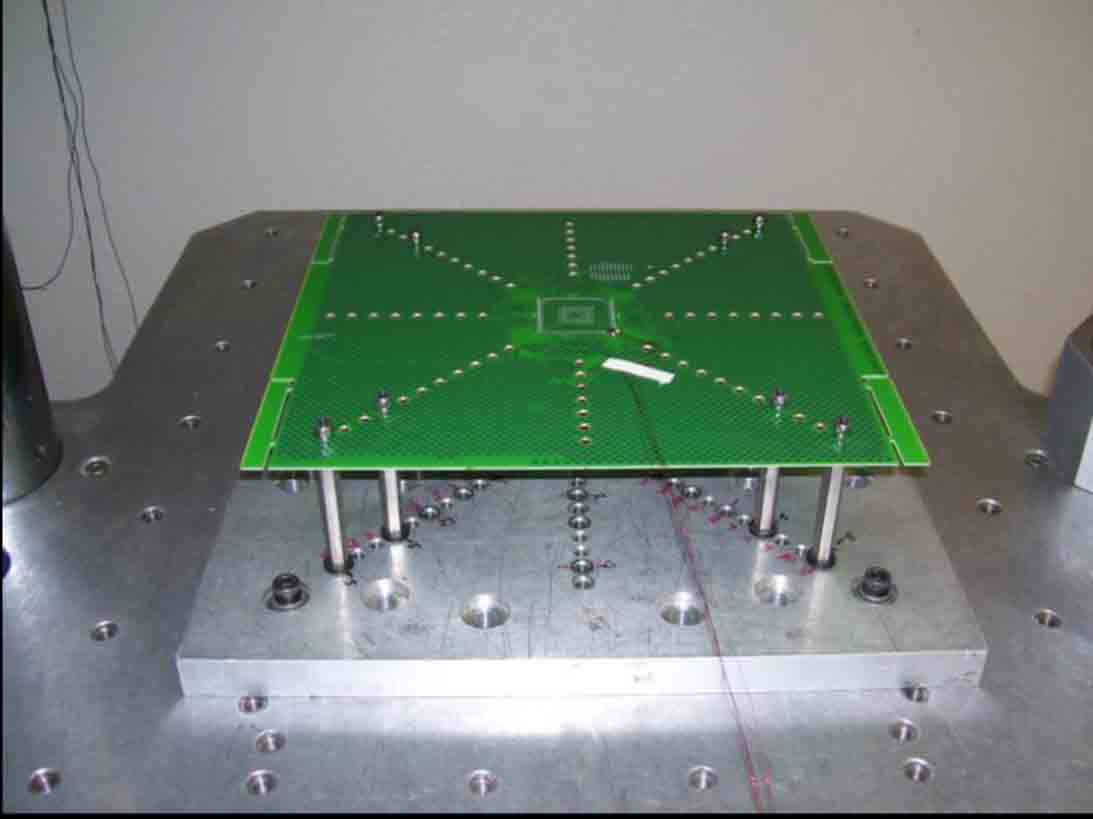

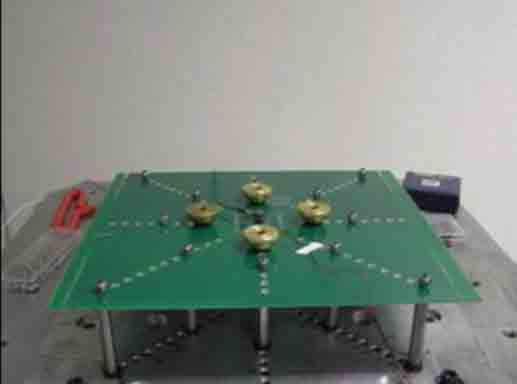

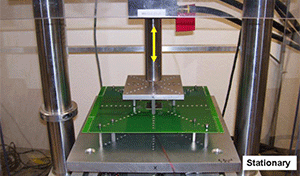

試驗裝置	傳感器安裝在PCB板的背面

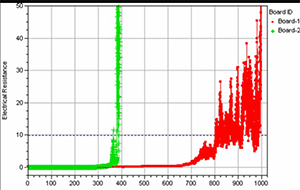

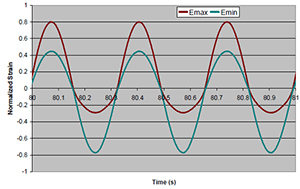

菊花鏈測試電阻監控焊球是否開裂（電阻上升100%）	傳感器獲取的彎曲頻率下的PCB的應變幅值

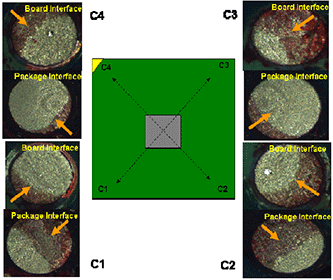

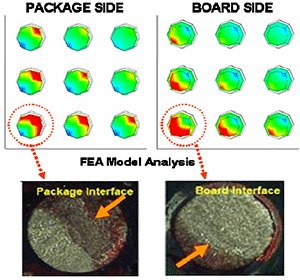

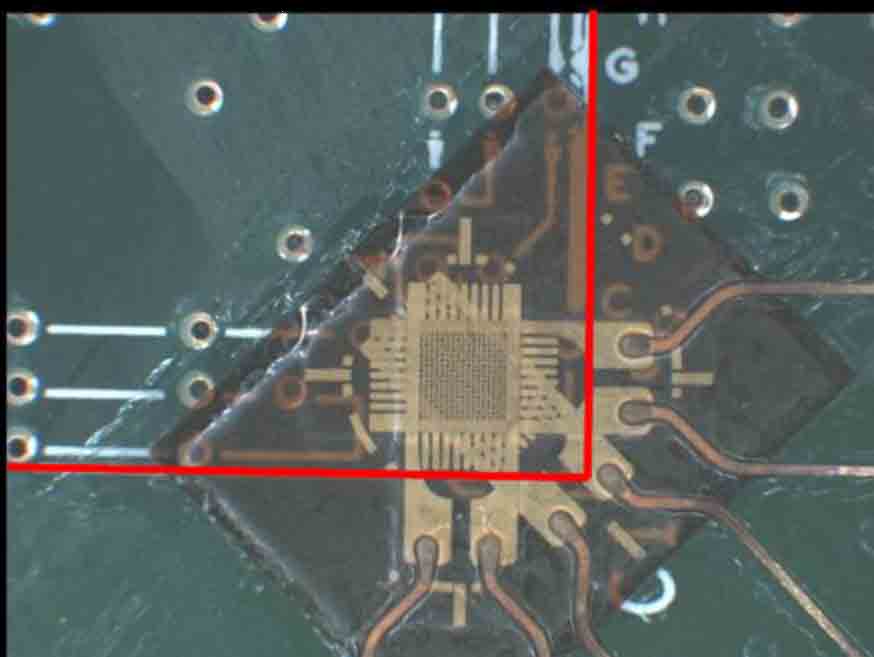

測試完成后的紅墨水驗證試驗	仿真計算結果和紅墨水試驗一致

▽ 芯片加速度沖擊仿真測試

半正弦波沖擊測試	方波沖擊測試

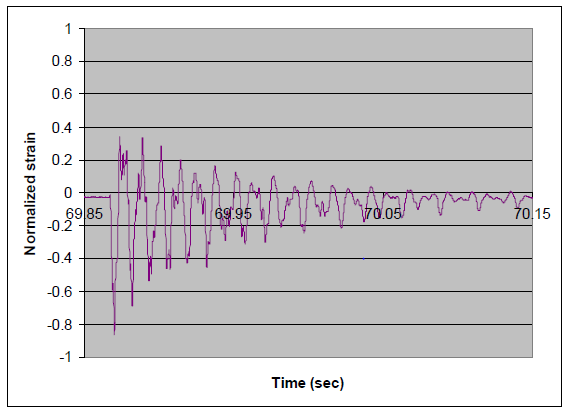

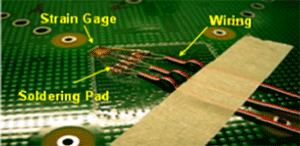

應變傳感器	PCB板在半正弦波沖擊下的應變響應

▽ 芯片及元器件隨機振動條件下的壽命預測

▽ 不同層疊結構及核心材料下的PCB板材料參數

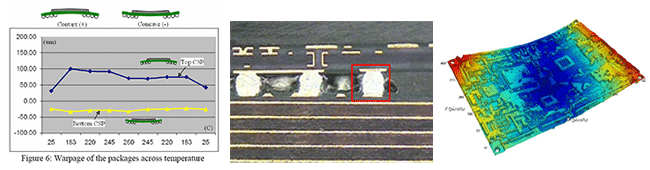

▽ PCB板的翹曲會引起元器件受力集中

翹曲引起焊接變形，從而降低可靠性

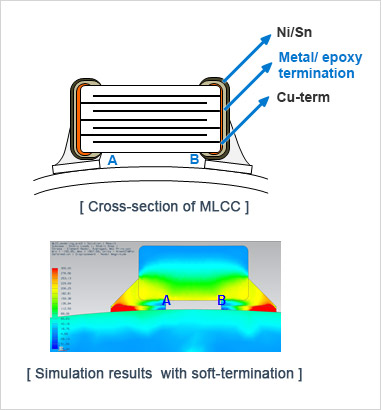

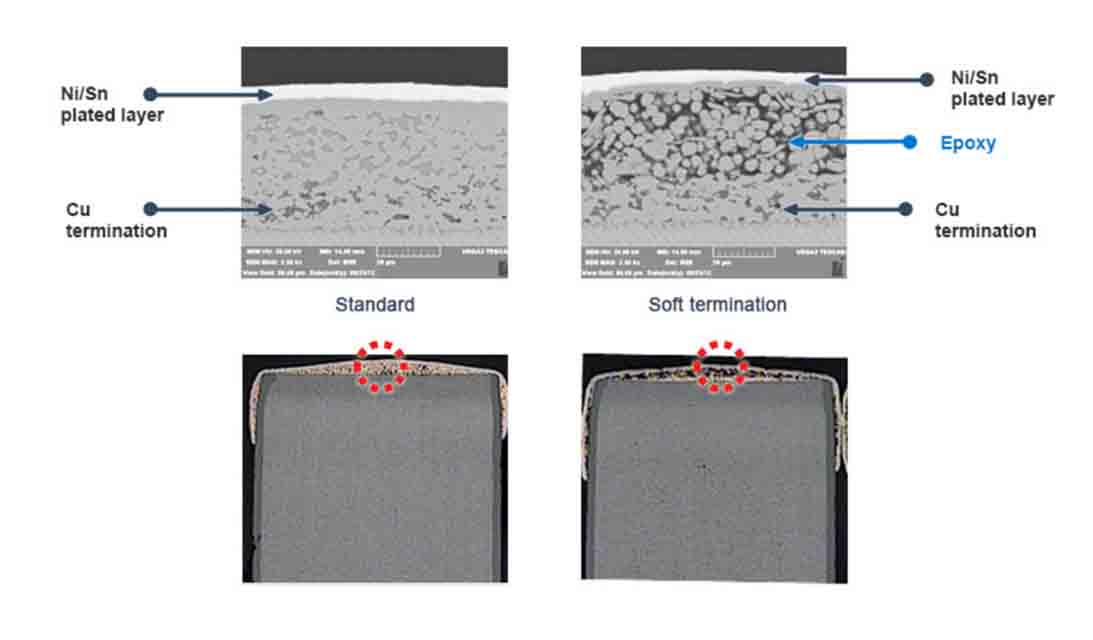

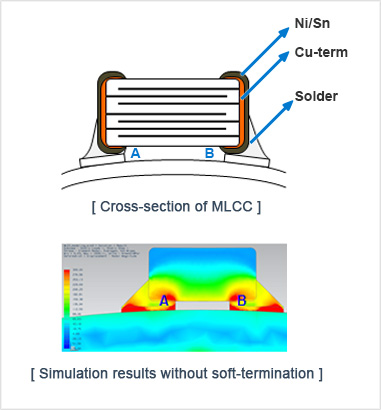

▽ 不同封裝結構的電阻元件壽命表現及其原理

▽ 焊球拉拔力測試

不同IMC厚度對焊球拉拔力的影響

▽ 溫度循環條件下的焊料壽命計算

引腳開裂原理	仿真測試中的溫度曲線

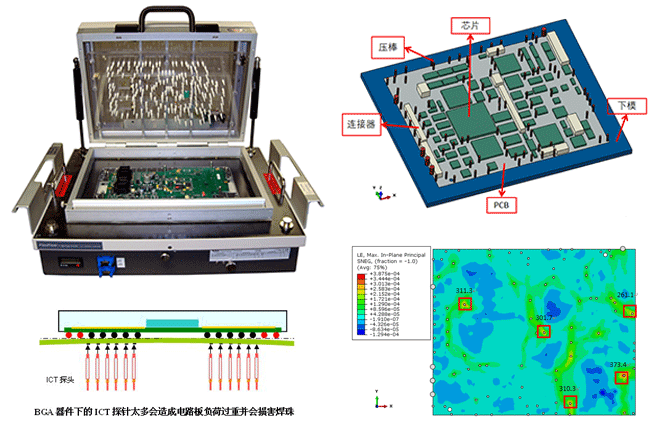

▽ ICT治具仿真測試
