當(dāng)今電子產(chǎn)品繼續(xù)向著微型、扁平、高可靠性方向發(fā)展，大量使用耐熱性不高的高分子材料，傳統(tǒng)的鉛鋅合金焊接的材料已不能滿足其發(fā)展需求。 在制造和裝配過(guò)程中如果以以往的焊接方式，

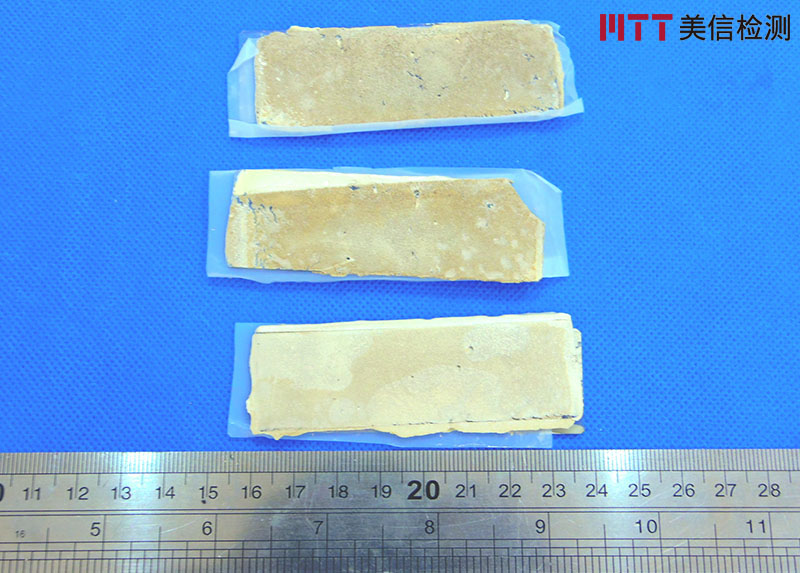

圖1 ME8512環(huán)氧導(dǎo)電膠樣品

則會(huì)引起器件的零件變形、接頭不牢、性能下降等問(wèn)題，而使用導(dǎo)電膠進(jìn)行粘接則可以解決上述的問(wèn)題。

導(dǎo)電膠中主劑樹(shù)脂的種類、導(dǎo)電填料的品種、用量、粒度都會(huì)影響導(dǎo)電膠的導(dǎo)電性，且應(yīng)用工藝不同也會(huì)影響該性能。本次案例應(yīng)客戶要求，檢測(cè)樣品ME8512環(huán)氧導(dǎo)電膠的線性熱膨脹系數(shù)、導(dǎo)熱系數(shù)、體積電導(dǎo)率。

檢測(cè)項(xiàng)目：線性熱膨脹系數(shù)

實(shí)驗(yàn)概述：

在環(huán)境溫度為23±2℃，濕度為50±5%R.H的條件下，根據(jù)檢測(cè)標(biāo)準(zhǔn)ASTM E831-2014通過(guò)熱機(jī)械分析對(duì)固體材料線性熱膨脹的試驗(yàn)方法，使用熱機(jī)械分析儀（TMA 402 F3）進(jìn)行檢測(cè)。在N2環(huán)境中，以5℃/min的速率從-65℃升溫到150℃，此溫度范圍下的線性熱膨脹系數(shù)為40.30μm/(m•℃)，測(cè)試曲線如下圖所示：

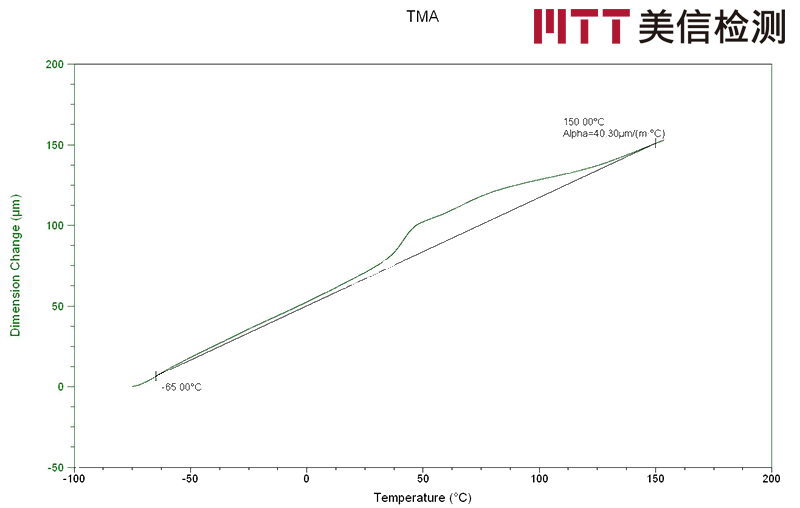

圖2  樣品ME8512環(huán)氧導(dǎo)電膠測(cè)試曲線

檢測(cè)項(xiàng)目：導(dǎo)熱系數(shù)

實(shí)驗(yàn)概述：

在環(huán)境溫度為23±2℃， 濕度為50±5%R.H的條件下，根據(jù)檢測(cè)標(biāo)準(zhǔn)ASTM E1461-2013用閃光法測(cè)定固體熱擴(kuò)散率的試驗(yàn)方法，使用閃光導(dǎo)熱儀（耐馳 LFA 467）、密度天平（MatsuHaku  QL-120C）進(jìn)行檢測(cè)。樣品厚度為2.790mm，直徑為12.500mm的檢測(cè)條件下，測(cè)試溫度為121.0℃下的導(dǎo)熱系數(shù)為2.691 W/m•K、熱擴(kuò)散系數(shù)為1.466 mm2/s、比熱容為0.669 J/g•K、密度為2.743 g/cm3。

檢測(cè)項(xiàng)目：體積電阻率

實(shí)驗(yàn)概述：

在環(huán)境溫度為23±2℃，濕度為50±5%R.H的條件下，根據(jù)檢測(cè)標(biāo)準(zhǔn)ASTM D257-2014絕緣材料直流電阻或電導(dǎo)的試驗(yàn)方法，使用四探針測(cè)試儀（SZT-2A）進(jìn)行檢測(cè)。將樣品分為三個(gè)平行樣，按下表?xiàng)l件進(jìn)行測(cè)試，得出體積電阻率：

環(huán)氧導(dǎo)電膠的應(yīng)用范圍已經(jīng)從電子行業(yè)擴(kuò)展到軍工，航空航天，汽車等行業(yè)，隨著高新技術(shù)的飛速發(fā)展，國(guó)內(nèi)外對(duì)環(huán)氧導(dǎo)電膠的要求不斷的提高，檢測(cè)其優(yōu)良的性能對(duì)企業(yè)的生產(chǎn)尤為重要。作為專業(yè)的第三方檢測(cè)機(jī)構(gòu)，我們幫助客戶解決在產(chǎn)品研發(fā)、生產(chǎn)、貿(mào)易等環(huán)節(jié)遇到的各種與材料相關(guān)的工程、科學(xué)和技術(shù)問(wèn)題。

*****結(jié)束*****

MTT（美信檢測(cè)）是一家從事材料及零部件品質(zhì)檢驗(yàn)、鑒定、認(rèn)證及失效分析服務(wù)的第三方實(shí)驗(yàn)室，網(wǎng)址：www.baoxiande.cn，聯(lián)系電話：400-850-4050。
