摘要

某PCBA上的高壓工作模組在客戶應用端出現燒毀失效現象，經排查，造成該失效的直接原因為該模組中MOSFET的引腳直接存在錫渣短路，導致該高壓模組后續的燒毀失效。經過一系列的測試分析，確認最終導致錫渣殘留的原因為PCB板與助焊劑之間存在兼容性問題，導致在過波峰焊時，有錫渣殘留在引腳之間的阻焊膜上。

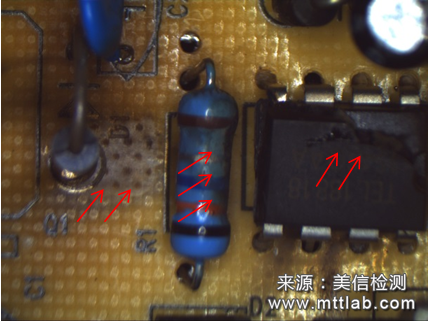

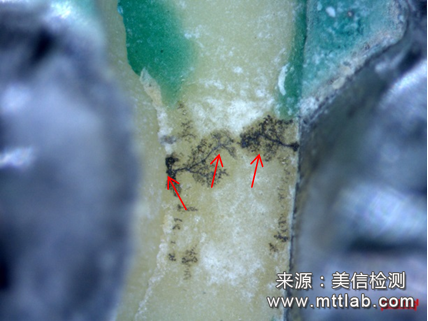

圖1. PCBA板燒毀外觀圖	圖2. MOSFET引腳之間存在異物

關鍵詞

燒毀失效，錫渣殘留，兼容性

案例正文

1. 案例背景

某PCBA的高壓工作模組在客戶應用端出現燒毀，在PCBA板組裝后增加清洗工藝，不良率有所下降，當更換助焊劑后，失效現象不再發生。

2. 分析簡述

通過對失效樣品進行電路分析，發現導致該高壓工作模組燒毀的原因為MOSFET被擊穿，而與外觀檢查觀察到的MOSFET引腳之間存在異物相吻合。

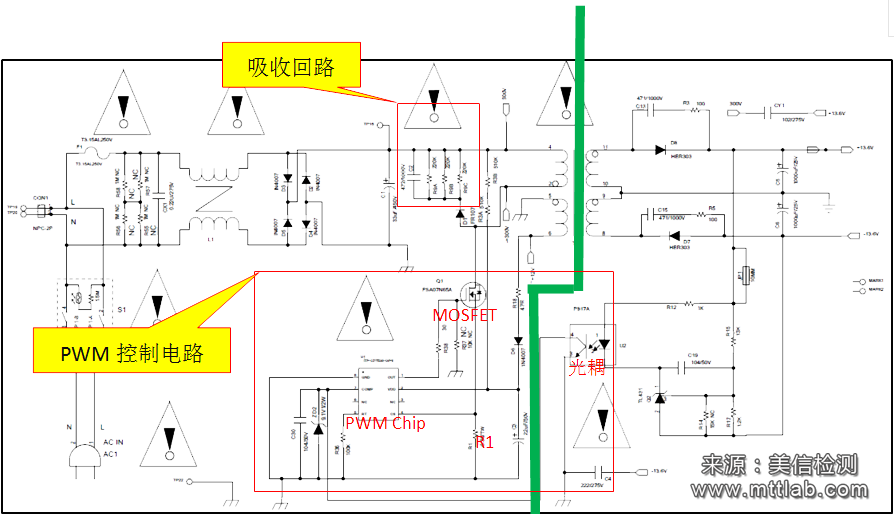

圖3. 電源電氣原理圖

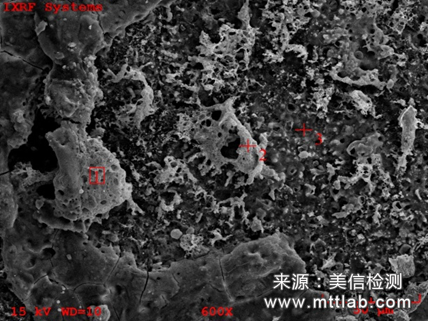

通過SEM+EDS對引腳間的異物進行外觀形貌觀察及成分分析，發現該異物主要為錫渣殘留，導致MOSFET在工作時被擊穿。

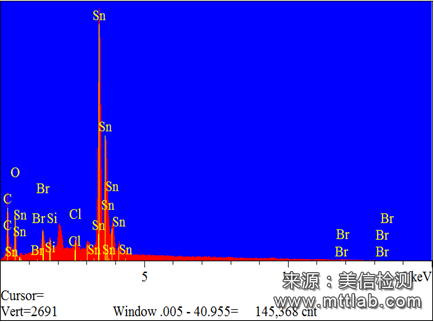

圖4. 異物成分分析結果

為驗證波峰焊所使用助焊劑是否存在問題，對失效樣品進行表面離子殘留進行測試，發現板表面離子殘留符合標準要求。同時對助焊劑的表面絕緣電阻（SIR）進行測試，其結果也是符合標準要求。

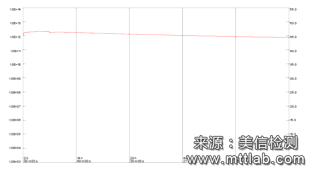

圖5. 助焊劑SIR測試曲線

3. 結果與討論

由測試分析可知，導致該PCBA板高壓工作模組燒毀的直接原因是其MOSFET引腳之間存在錫渣殘留，結合案件的背景信息，當增加組裝后清洗工藝及更換助焊劑后，不良率得到改善和杜絕，而通過一系列的驗證試驗，最初使用的助焊劑本身質量不存在問題，導致錫渣殘留的原因應為該款助焊劑與PCB板本身存在兼容性問題。
