本文主要介紹了X-RAY在BGA焊接質量檢驗中的應用。



X-RAY，BGA，檢驗，IPC-A-610E，GJB 548B



作為小型器件典范的BGA器件近些年來在電子產品中應用非常廣泛，與QFP封裝器件或PLCC封裝器件相比，BGA器件具有引腳數目更多、引腳間電感及電容更小、引腳共面性好、電性能及散熱性能好等諸多優點。雖然BGA器件有諸多方面的優點，但仍存在著無法改變的不足之處：即BGA器件在焊接完成之后，由于其焊點全部在器件本體腹底之下，因此既無法采用傳統的目測方法觀測檢驗全部焊點的焊接質量，也不能應用AOI（自動光學檢驗）設備對焊點外觀做質量評判，目前通用的方式均采用X-ray檢驗設備對BGA器件焊點的物理結構進行檢驗。

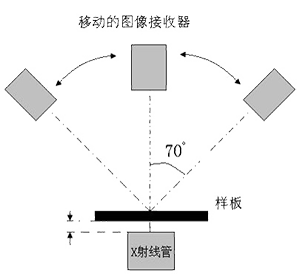

X-ray檢驗設備是基于X射線的影像原理，由X射線發生裝置發出X射線，對被檢驗印制板組及BGA器件進行照射，利用X射線不能穿透錫、鉛等密度大且厚的物質，可形成深色影像，而會輕易穿透印制板及塑料封裝等密度小且薄的物質，不會形成影像的現象，實現對BGA器件焊接焊點的質量檢驗。X-RAY檢測原理如下圖所示：





a. 焊點缺陷種類

BGA器件焊點缺陷主要有焊料橋連、焊錫珠、空洞、錯位、開路和焊料球丟失、焊接連接處破裂、虛焊等。

b.焊料橋連

由于焊料橋連最終導致的結果就是電氣短路，因此BGA器件焊接后，各相鄰焊料球之間應無焊料橋連。這種缺陷在采用X-ray檢驗設備檢驗時比較明顯，在影像區內可見焊料球與焊料球之間呈現連續的連接，容易觀察和判斷。

c.焊錫珠

焊錫珠是表面貼裝過程中的主要缺陷之一，造成焊錫珠的原因有很多。這種缺陷在X-ray影像區內也易于識別，應用X-ray檢驗設備觀察測量焊錫珠時，應主要注意其尺寸要求和位置要求，并且不違反最小電氣間隙要求。

d.空洞

空洞在BGA器件焊接后是最常見的，因?yàn)橥S多BGA器件本身的焊料球就可能帶有空洞或氣孔，在回流焊接過程中，回流曲線設置不合理則更容易產生空洞。GJB 4907-2003與IPC-A-610E標準均對空洞做出了評判準則，但評判尺度存在差異。其中GJB 4907-2003中規定焊點空洞應不大于焊點體積的15%，而IPC-A-610E中規定X-ray影像區內任何焊料球的空洞應不大于25%。

e.虛焊

一般虛焊都是由于回流焊接過程不充分造成的。在回流焊接過程中，焊料球與錫膏沒有形成良好地熔融，無法形成潤濕良好的共晶體。虛焊是一種不容忽視的缺陷，容易造成器件脫落，影響器件的電氣性能。虛焊缺陷也必須通過旋轉X射線角度進行檢驗，從而及時采取有效措施避免它的發生。



典型圖片





利用X-ray檢驗設備對BGA器件焊接質量進行檢驗是一種高性價比的檢驗手段。隨著新技術的發展，超高分辨率、智能化的X-ray檢驗設備不僅會為BAG器件組裝提供省時、省力、可靠的保障，也能夠在電子產品故障分析中扮演重要的角色，提高故障排查效率。



IPC-A-610E 電子組裝件的驗收標準

GJB 548B-2005 微電子器件試驗方法和程序

GJB 4907-2003 球柵陣列封裝器件組裝通用要求

李柏東，《淺談X—ray檢驗設備評判BGA器件焊接質量》，《科技創新與應用》2014年第24期
