摘要：本文主要介紹標(biāo)準(zhǔn)GB/T 9441-2009《球墨鑄鐵金相檢驗(yàn)》^[1]，詳細(xì)介紹了球墨鑄鐵中石墨的球化分級(jí)、石墨大小、石墨球數(shù)、珠光體數(shù)量、分散分布的鐵素體數(shù)量、磷共晶和碳化物數(shù)量的評(píng)定方法。

關(guān)鍵詞：球墨鑄鐵；鐵素體；珠光體；磷共晶；碳化物

前言

球墨鑄鐵是通過球化和孕育處理得到球狀石墨，有效地提高了鑄鐵的機(jī)械性能，特別是提高了塑性和韌性，從而得到比碳鋼還高的強(qiáng)度。球墨鑄鐵的石墨呈球狀或接近球狀，因此鑄鐵中因石墨引起的的應(yīng)力集中現(xiàn)象遠(yuǎn)比片狀石墨的灰鑄鐵小。此外，球狀石墨不像片狀石墨那樣對(duì)金屬基體存在嚴(yán)重的割裂作用，這就為通過熱處理以提高球墨鑄鐵基體組織性能，從而發(fā)掘其性能潛力提供條件。因此，對(duì)球墨鑄鐵的石墨和基體組織的檢驗(yàn)，是球墨鑄鐵生產(chǎn)的一個(gè)重要環(huán)節(jié).。

1. GB/T 9441-2009標(biāo)準(zhǔn)簡(jiǎn)介

GB/T 9441-2009由中國(guó)機(jī)械工業(yè)聯(lián)合會(huì)提出，并代替了GB/T 9441-1988。標(biāo)準(zhǔn)對(duì)球化分級(jí)、石墨大小、石墨球數(shù)、珠光體數(shù)量、分散分布的鐵素體數(shù)量、磷共晶和碳化物數(shù)量的評(píng)定方法做了規(guī)定，列出了相應(yīng)評(píng)級(jí)圖。本標(biāo)準(zhǔn)適用于評(píng)定普通和低合金球墨鑄鐵鑄態(tài)、正火態(tài)、退火態(tài)的金相組織。

2. 檢驗(yàn)項(xiàng)目

2.1 球化分級(jí)

在拋光態(tài)下觀察整個(gè)受檢面，選三個(gè)球化差的視場(chǎng)的多數(shù)對(duì)照評(píng)級(jí)圖目視評(píng)定，放大倍數(shù)為100倍。石墨為球狀和團(tuán)狀石墨個(gè)數(shù)所占石墨總數(shù)的百分比作為球化率，將球化率分為六級(jí)，見表1和圖1~圖6。

表1 球化分級(jí)

球化分級(jí)圖（100X）

圖1 1級(jí)≥95%	圖2 2級(jí)90%
圖3 3級(jí)80%	圖4 4級(jí)70%
圖5 5級(jí)60%	圖6 6級(jí)50%

2.2 石墨大小

在拋光態(tài)下觀察整個(gè)受檢面，選取有代表性視場(chǎng)，計(jì)算直徑大于最大石墨半徑的石墨球直徑的平均值，對(duì)照相應(yīng)的評(píng)級(jí)圖評(píng)定。石墨大小分為6級(jí)，見表2和圖7~圖12。

表2 石墨長(zhǎng)度的分級(jí)

石墨大小分級(jí)圖（100X）

圖7 3級(jí)	圖8 4級(jí)
圖9 5級(jí)	圖10 6級(jí)
圖11 7級(jí)	圖12 8級(jí)

2.3 珠光體數(shù)量

拋光態(tài)試樣經(jīng)2%~5%硝酸酒精溶液浸蝕后檢驗(yàn)珠光體數(shù)量百分比（珠光體+鐵素體=100%），在放大倍數(shù)100倍下對(duì)照標(biāo)準(zhǔn)圖譜進(jìn)行評(píng)級(jí)，珠光體數(shù)量按石墨大小評(píng)級(jí)見表3。

表3 珠光體數(shù)量分級(jí)

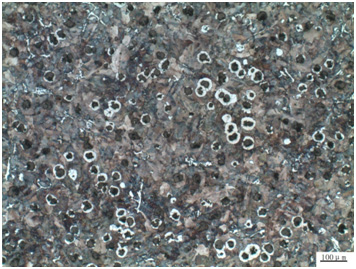

圖13 珠85

2.4 分散分布的鐵素體數(shù)量

拋光態(tài)試樣經(jīng)2%~5%硝酸酒精溶液浸蝕后，檢驗(yàn)分散分布的鐵素體數(shù)量，放大倍數(shù)為100倍。選取有代表性的視場(chǎng)對(duì)照相應(yīng)得評(píng)級(jí)圖評(píng)定。分散分布的鐵素體數(shù)量評(píng)級(jí)見表4。

表4 分散分布的鐵素體數(shù)量分級(jí)

2.5 磷共晶數(shù)量

拋光態(tài)試樣經(jīng)2%~5%硝酸酒精溶液浸蝕后，首先觀察整個(gè)受檢面，選取磷共晶數(shù)量最多的視場(chǎng)對(duì)照相應(yīng)的評(píng)級(jí)圖評(píng)定。磷共晶數(shù)量分級(jí)見表5。

表5 磷共晶數(shù)量

2.6 碳化物數(shù)量

拋光態(tài)試樣用2%~5%硝酸酒精溶液浸蝕后，檢驗(yàn)碳化物數(shù)量，放大倍數(shù)100倍。首先觀察整個(gè)受檢面，以數(shù)量最多的視場(chǎng)對(duì)照相應(yīng)的評(píng)級(jí)圖評(píng)定。碳化物數(shù)量分級(jí)見表6。

表6 碳化物數(shù)量分級(jí)

2.7 石墨球數(shù)

拋光態(tài)下觀察整個(gè)受檢面，選取有代表性視場(chǎng)的石墨球數(shù)計(jì)算，通過計(jì)算一定面積內(nèi)的石墨球數(shù)n來測(cè)定單位平方毫米內(nèi)的石墨球數(shù)。

3. 結(jié)果表示

3.1 球化分級(jí)以球化級(jí)別或球化率表示（不允許跨級(jí)評(píng)定）。

3.2 石墨大小以級(jí)別表示。

3.3 石墨球數(shù)以單位平方毫米石墨球個(gè)數(shù)取整數(shù)表示。

3.4 珠光體數(shù)量、分散分布鐵素體數(shù)量、磷共晶數(shù)量以及碳化物數(shù)量用相應(yīng)的級(jí)別名稱或百分?jǐn)?shù)來表示。如果碳化物和磷共晶總量不超過5%時(shí)，二者可以合并評(píng)定。

4. 試驗(yàn)報(bào)告

試驗(yàn)報(bào)告包括以下部分

a）標(biāo)準(zhǔn)號(hào)；

b）樣品的名稱及特征描述；

c）測(cè)定方法

d）檢驗(yàn)結(jié)果

e）試驗(yàn)報(bào)告編號(hào)和檢測(cè)日期

f）試驗(yàn)員

參考文獻(xiàn)：

[1] GB/T 9441-2009球墨鑄鐵金相檢驗(yàn)

*** 以上內(nèi)容均為原創(chuàng)，如需轉(zhuǎn)載，請(qǐng)注明出處 ***

MTT（美信檢測(cè)）是一家從事材料及零部件品質(zhì)檢驗(yàn)、鑒定、認(rèn)證及失效分析服務(wù)的第三方實(shí)驗(yàn)室，網(wǎng)址：www.baoxiande.cn，聯(lián)系電話：400-850-4050。
