曾志衛

（深圳市美信檢測技術股份有限公司，深圳寶安，518108）

摘要：某建筑使用的下水管管道均在使用一年后，出現下水道堵塞的情況。通過外觀觀察，XRD，F(xiàn)TIR，ICP等表征手段對其進行分析，結果表明是由于樓層中保溫板中鈣鹽流失，在下水道中形成結晶物，導致管道堵塞。

關鍵詞：下水道；結晶物；失效分析

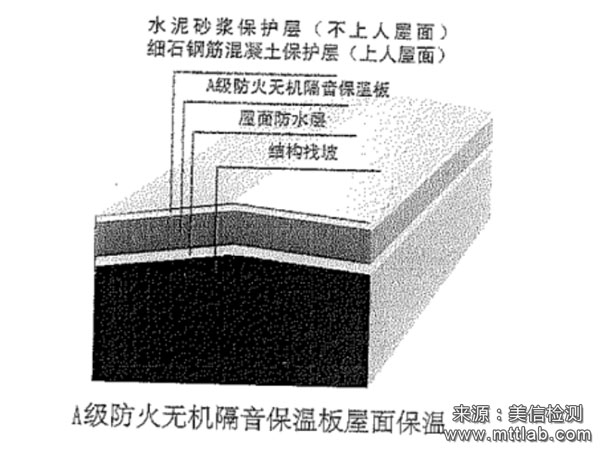

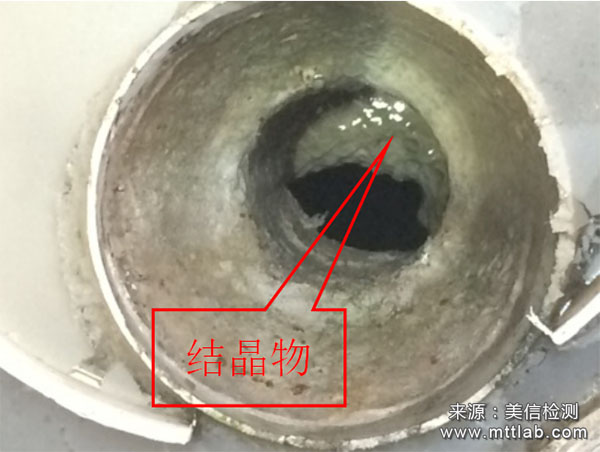

圖1 失效產品外觀圖片及樓面層次結構示意圖

1 案例背景

失效樣品為某樓樓面的下水管道， 樓面結構如圖1所示，樓面無坡度，最上層往下依次為鋼筋結構混泥土-無機隔音保溫板-防水層-鋼筋混泥土樓面。無機隔音保溫板為泡沫混泥土材料，使用1年后管內壁因附著結晶物質導致管體堵塞現象，泥沙混合結晶物導致部分管道完全堵塞。

2 分析方法簡述

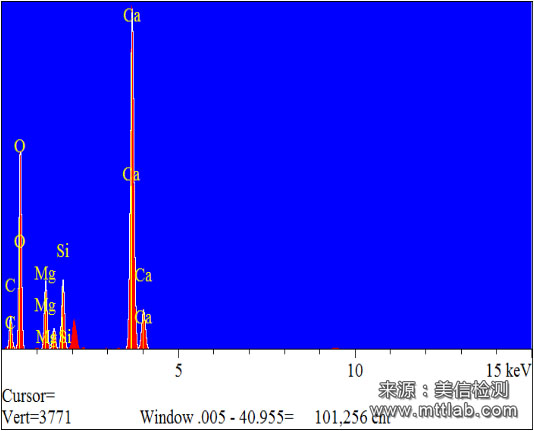

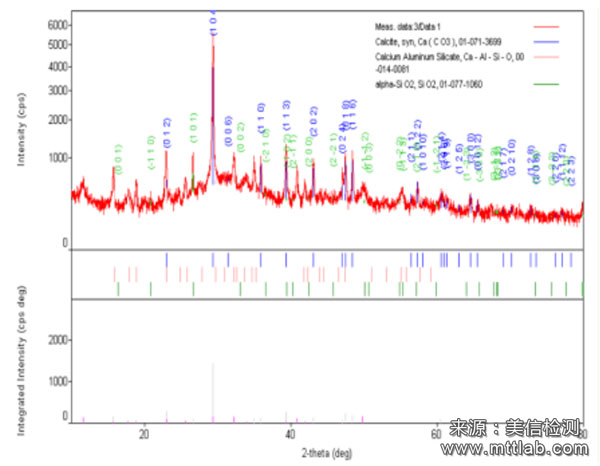

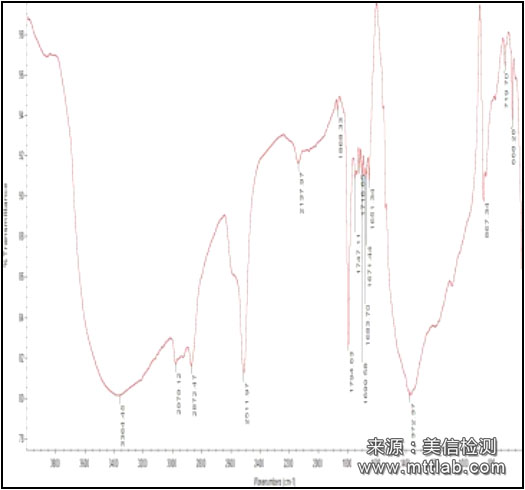

由EDS結果可知，結晶物的元素主成分為Ca、C、O；保溫板元素以Ca、C、O、Si、Al、Fe為主。XRD物相分析結果可知結晶物樣品均以碳酸鈣為主，保溫板樣品含少量二氧化硅。由FTIR分析結果表明保溫板以硅酸鹽、碳酸鹽為主，結晶物均為碳酸鹽。下水道堵塞的原因可能是當雨水滲透進保溫板，保溫板內的多孔結構就會儲存雨水，保溫板在雨水浸泡中會有硅酸鈣和少量的碳酸鈣溶解（若是酸雨情況會溶入大量的Ca鹽）。當保溫板向下水管緩慢排水時，硅酸鈣與空氣中二氧化碳結合生產碳酸鈣，碳酸鈣沉積于管道的拐彎、接口、臺階等位置，形成碳酸鈣結晶的形核，后續不斷有碳酸鈣隨水流注入，結晶緩慢長大，最終形成一層結晶物。每次排水就形成一層結晶物，反復排水后就形成多層的結晶物，最終導致管道堵塞。

圖2 管內結晶物測試結果圖片

3 結果

保溫板在水浸泡后隨著排水出現鈣鹽流失，鈣水生成碳酸鈣在管道內開始緩慢沉淀結晶，最終在管道內形成層片狀結晶物。
