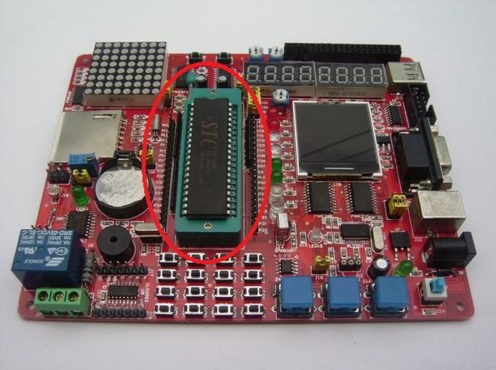

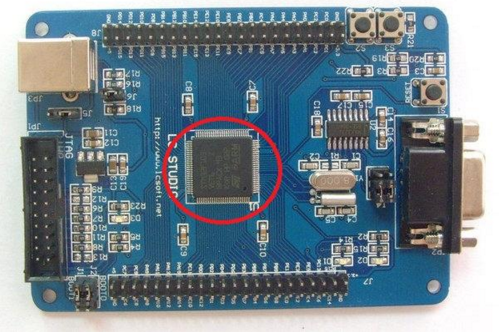

我們一般在學習的時候，所認識到的單片機可能是下圖的樣子，這兩種都叫51單片機，只不過是處理芯片似乎不一樣，那單片機應該長什么樣呢？這里就關系到了一個名詞，叫做“封裝”。

可能是如下這個樣子的：

封裝的定義

封裝就是將抽象得到的數據和行為（或功能）相結合，形成一個有機的整體，也就是將數據與操作數據的源代碼進行有機的結合，形成“類”，其中數據和函數都是類的成員。封裝的目的是增強安全性和簡化編程，使用者不必了解具體的實現細節(jié)，而只是要通過外部接口，以特定的訪問權限來使用類的成員。

簡單來說就是元器件的外形，或者是元件在PCB板上所呈現出來的形狀。只有元器件的封裝畫正確了，那元器件才能焊接在PCB板上。封裝大致分為兩類：DIP直插式和SMD貼片形式。例如上面所展現的兩塊51單片機的核心部分——STC89C51芯片，一個是DIP40雙列直排直插式，一個是LQFP48貼片形式。

元器件的封裝形式

元器件的封裝都是有國際標準的，不同的元器件封裝形式不一樣，即使是同一個器件也可以有多個封裝，所以我們在購買元器件的時候一定要跟廠家講清楚，需要購買哪種封裝形式的。

封裝主要分為DIP雙列直插和SMD貼片封裝兩種。下面讓我們簡單來認識3個元器件的封裝：

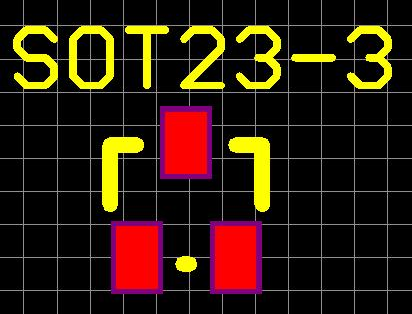

貼片三極管：SOT23－2

我們都知道三極管有三個腳，發(fā)射極－基極－集電極，它的封裝就是這三個腿在PCB板上的1：1投影，即，將貼片三極管平放在PCB上后，焊盤與三極管的三個腿正好重合。在PCB板上的封裝如下：

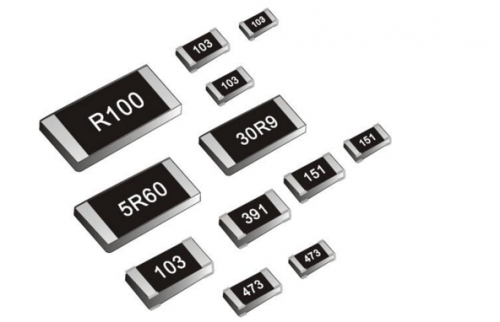

貼片電阻封裝：0805

貼片電阻有多種封裝規(guī)格，如1210，0805，0603，0402等。貼片電阻0805的封裝如下圖所示：

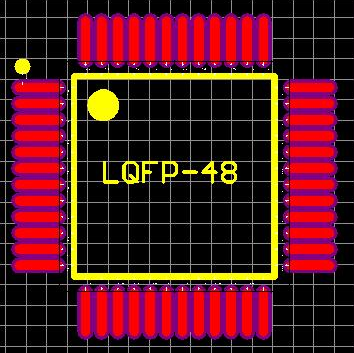

單片機封裝：LQFP48

相信STC89C51單片機大家都見過，對DIP－40的封裝也都了解，下面看LQFP－48的封裝，這種封裝形式有4個邊，每個邊是12個引腳，一共是48個。其封裝如下：
