鋁基板以其優越的散熱性、熱膨脹性、尺寸穩定性等性能，廣泛應用于音頻設備，電源設備，通訊電子設備，辦公自動化設備，計算機，功率模塊，電子控制，交換機、微波，工業汽車，LED顯示器等領域。其性能的好壞直接影響產品的質量與壽命，那么如何評價鋁基板的好壞呢？

評價鋁基板質量好壞的重要指標有：鋁基板的導熱系數、鋁基板熱阻值和鋁基板的耐壓值等。今天我們就來詳細了解一下鋁基板的導熱系數對于鋁基板的影響：導熱系數越高就是代表鋁基板性能越好的標志之一，因此鋁基板導熱系數是大家所關心的參數，我們要了解鋁基板的性能優劣就需要對其進行導熱系數檢測！

鋁基板導熱系數可以在板材壓合之后經過測試儀器測試得出數據。鋁基板的導熱系數通常有有1.0，1.5，2.0不等，具體的情況還是要看對商品的需要。下面，我們就一起來詳細了解鋁基板的導熱系數測試方法：

鋁基板導熱系數測試方法介紹

1. 首先需要了解，什么是導熱系數？

導熱系數也叫導熱率，是指在穩定傳熱條件下，1m厚的材料，兩側表面的溫差為1度（K，℃），在1秒鐘內（1S），通過1平方米面積傳遞的熱量，單位為瓦/米·度 （W/(m·K)，此處為K可用℃代替）。

導熱系數是表示材料熱傳導能力大小的物理量。

2. 導熱系數的測試方法

（1）穩態法：平板法、熱流計法；

（2）非穩態法：瞬態熱線法、瞬態平面熱源法、探針?lè)ā⒓す夥ā?ω法。

3. 鋁基板導熱系數的檢測標準

關于鋁基板的導熱系數，目前業界沒有統一的測試規范和標準，行業內對鋁基板導熱系數認可的測試方法是美國材料試驗協會（ASTM）的ASTM -D5470.

針對鋁基板的導熱系數測試標準ASTM -D5470熱傳導電絕緣材料熱傳導性能測試方法，我們采用了穩態熱流法來進行檢測，以案例來展示測試過程：

穩態熱流法原理

穩態熱流法根據一維穩態導熱的原理來測試材料的導熱系數。測試時，給鋁基板施加恒定的熱流，使熱流垂直流過鋁基板，側向無熱擴散，測量鋁基板上下表面的溫度，然后計算鋁基板的導熱系數，此方法的測試原理如下圖所示。

4.鋁基板導熱系數測試案例

該樣品為2.0MM厚的鋁基板，需要進行導熱系數測量，客戶提供相應的規格值，若該樣品滿足規格值的范圍，即為合格樣品，否則判定為不合格。

測試標準

ASTM  D5470-17 熱傳導電絕緣材料熱傳導性能測試方法

測試儀器

界面材料熱阻及熱傳導系數量測儀

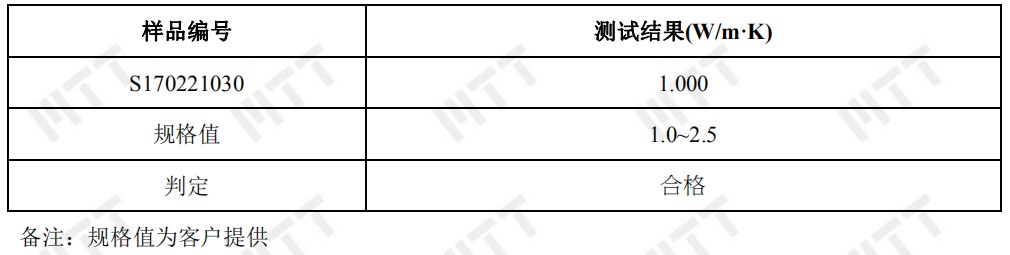

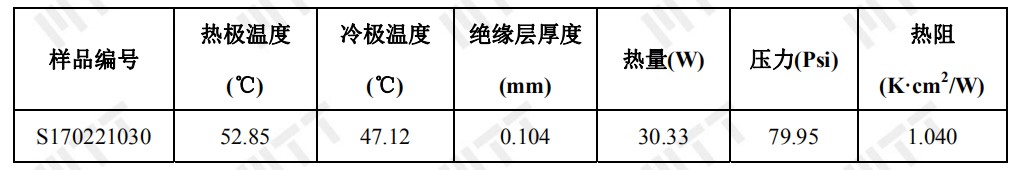

根據相應的測試條件，我們測得了該樣品的實測值：

結論：

根據相應的條件及要求，判定此樣品為合格產品。

總結

鋁基板的導熱系數測試有利于企業了解產品質量的重要參數，也為產品的工藝改進、質量判定和提升起到了重要作用。美信檢測在材料導熱系數檢測方面，針對不同的樣品，會以對應的檢測標準，來規范測試方法、測試過程、測試條件、測試樣品、測試范圍等信息。幫助企業了解產品性能，監控產品質量。

張?jiān)娋甑取朵X基覆銅板的熱阻與導熱系數測量方法研究》

文章編號：1009-9239（2015）04-0057-04
