高精度CT掃描技術憑借其能夠滿足多樣化的產品研發及質量檢測，已廣泛應用于電子組裝、消費電子、零部件制造、模具、金屬材料、汽車、軍工、航天航空等眾多領域。

美信檢測將于9月21日推出“高精度CT掃描在材料與零部件領域應用介紹”專題技術沙龍會議，與行業內的關注此課題的企業單位進行技術交流與分享！



會議詳情如下：

課題內容

一、高精度CT技術原理與應用

CT掃描技術原理介紹

CT掃描應用介紹

CT掃描在生產制造中的優勢介紹



二、CT掃描技術在材料與零部件領域的應用與典型案例詳解

CT掃描在生產制造中的相關應用詳解

（如孔隙率分析、缺陷分析、裝配分析、數模比對、逆向工程等）

CT掃描典型應用案例深度剖析

時間地點

2018年9月21日，14:00—17:30

美信檢測總部

(深圳市寶安區北大方正科技園A3棟一樓）

注：此次會議，針對此課題您有相關疑問或?qū)嵗枰c講師交流溝通的可提前準備，會議當天可以提問交流喔！



美信檢測實驗室專注于工業CT檢測技術，專業為您解答CT掃描技術如何幫助企業解決生產制造過程中的疑問與難題！為了讓您對于我們會議的知識分享內容有一個清晰的認知，接下來本篇文章將為您帶來，課題中的部分精選內容進行優先展示，一起來學習和交流吧！



會議精選內容優先展示



工業CT的原理及發展歷程



首先我們來舉一個簡單的例子來幫助大家了解什么是工業CT。相信大家都知道下方左圖所示儀器，該儀器是醫生為掃描患者，進行人體檢查時使用的，學名叫CAT掃描技術。工業CT（右下圖）與其同理，只不過工業CT是為了掃描各種工業產品，對產品進行檢查而使用的。





它是一個將2D X射線圖像交叉組合使元件的內部和外部形成3D圖像的過程，不僅能可視化，還能用作工業計量。

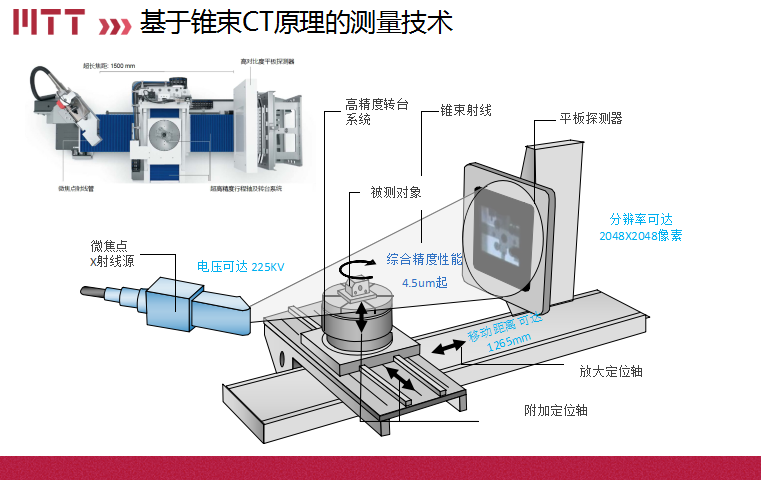

工業CT的原理





三維X射線掃描（簡稱CT）是以非破壞性X射線透視技術，將待測物體做360°自轉，通過單一軸面的射線穿透被測物體，根據被測物體各部分對射線的吸收與透射率不同，收集每個角度的穿透圖像，之后利用電腦運算重構出待測物體的實體圖像。



CT是采用計算機斷層掃描技術對產品進行無損檢測（NDT）和無損評價（NDE）的便捷手段，利用斷層成像技術，可實現產品無損可視化測量、組裝瑕疵或材料分析。



CT掃描取代傳統的破壞性監測和分析，任何方向上的非破壞性切片和成像，不受周圍細節特征的遮擋，可直接獲得目標特征的空間位置、形狀及尺寸信息。

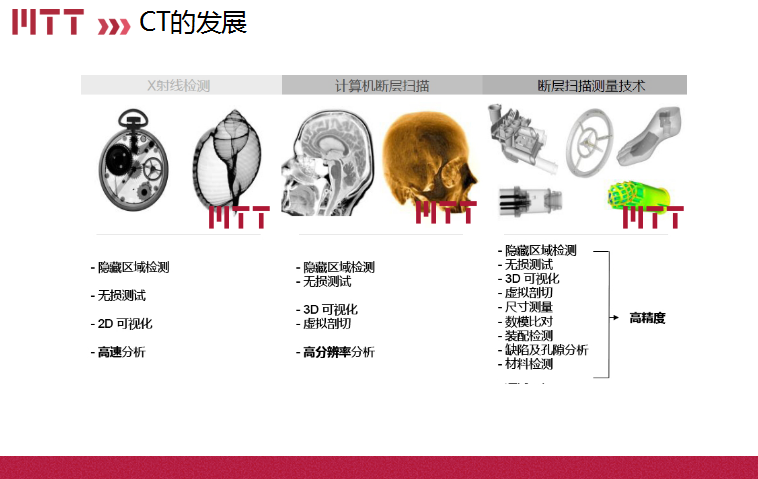

工業CT的發展歷程

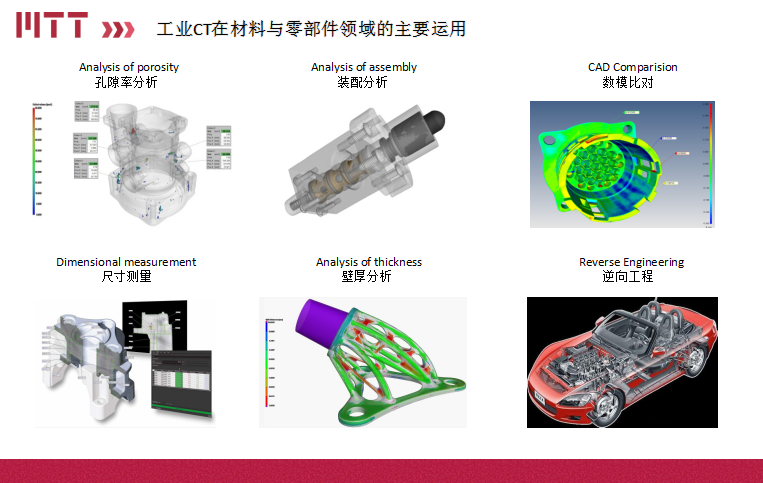

CT掃描技術的全應用詳解



在材料與零部件領域的典型應用案例展示



典型材料與零部件應用案例

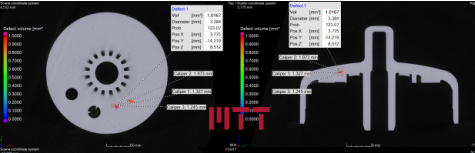

·某鋁合金殼體需要測量產品內部的最大孔洞尺寸和最大孔隙率值。通過掃描分析后，輸出孔洞尺寸和位置圖片，孔隙率值等。







·某注塑件需要檢測內部孔洞的分布，孔洞的大小、位置等信息，以為了優化注塑參數，穩定生產工藝。

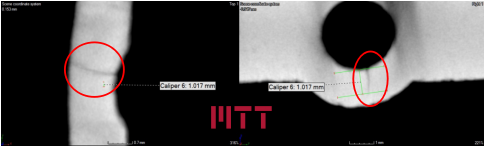

·某金屬材質產品，在進行耐久試驗時發現有些部位出現開裂，需要檢測其內部是否存在微小裂紋，掃描后發現微小裂紋，裂紋寬度10um左右。





典型汽車行業應用案例



·某汽車制動泵，使用時發現有漏油現象，客戶需要確定具體的失效原因和位置，我們推薦工業CT，掃描后通過分析和比對，確定底部油封形變導致產品漏油。





·某車用壓鑄件孔隙率檢測。采用工業CT對樣品進行虛擬剖切，快速的找到最大的缺陷尺寸位置，并且準確的計算面積孔隙率值。





典型電子行業應用案例

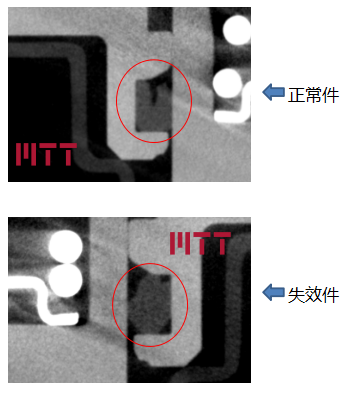

·PCB板焊點失效分析，通過CT掃描，分析每個焊點的焊接情況，找出具體的焊接不良位置。





·電子器件的三維立體掃描與觸點觀察分析。





更多工業CT掃描技術的專業解析和精選案例盡在下周五的“高精度CT掃描在材料與零部件領域應用介紹”專題技術沙龍會議上，會議全程免費參加！



同時若您有相關問題和實例，均可提前準備，講師現場進行交流和指導！現距離會議開始時間僅一周（9月21日）！趕快報名參加吧~



報名方式

會議現場，可帶樣品進行交流！

免費參會，人滿即止~

方式一：掃描下方二維碼，添加“mttlab2012”為好友，發送“報名”即可參會。





方式二：掃描下方二維碼，直接在線報名參會！
