電子設備/產品在宣傳上多用IPXX來表示設備/產品防水防塵等級，例如 Apple Watch介紹說是IP68的防護等級，iphone新機也達到了IP68的防護等級。那么IP68防水防塵到底是有多強大呢？IP68與其他有什么區別呢？是數字越大越好嗎？接下來，我們一起走進今天的技術分享內容——IPXX防水防塵等級的全面知識分享。

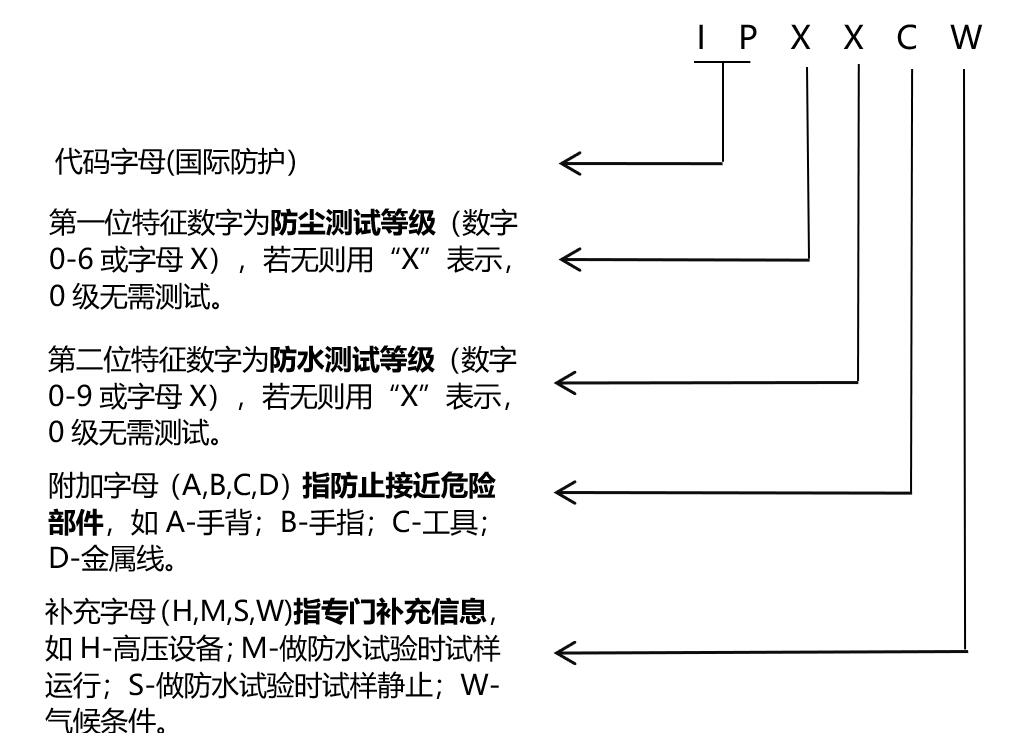

我們來了解一下IPXX到底指什么？

（圖片內容整理自網絡）

GB/T 4208-2017/IEC 60529-2013《外殼防護等級（IP代碼）》最新標準要求對各類產品的外殼防護等級進行合格評定性判定試驗；最高檢測等級IP69。常規產品檢測等級包括：IP23、IP44、IP54、IP55、IP65、IP66、IP67、IP68等級。

以IP68為例,第一位數字“6”代表防塵等級IP6X，第二位數字“8”代表防水等級IPX8，兩位數字組合即為IP68（參考下表將明白什么是IP68），依此類推，兩個特征數字的具體含義如下表：

（表：來源于網絡和相關標準整理）

接著我們來深入的了解產品進行防水防塵試驗/IP等級試驗的目的：

防塵試驗的目的

電子電工產品在運輸、儲存和使用過程中會經受到砂塵的影響。在實際應用中的例子：

· 砂塵能使電子電工產品的表面腐蝕與損壞；

· 能使通道口和過濾器阻塞；

· 能進入裂紋、孔隙、軸承、結合處和密封處，從而造成各種有害影響；

· 能使活動部件、配合部件粘接和阻塞；

· 能使接觸器和繼電器不工作、行成導電橋以及產生短路，從而影響產品的功能和性能；

砂塵不會自行消除，往往是粘附在設備上，并不斷地積累，吸收水份形成腐蝕性電解質，而且能助長微生物活動，這種效應將長期作用在產品上。可見砂塵能影響產品的性能、使用、可靠性和維修性，砂塵試驗的目的是考核電子電工產品在沙塵環境下工作的能力以及抵抗砂塵作用的能力。

防水試驗的目的

電子電工產品在運輸和使用過程中，可能會經受到自然降水的雨淋，冷凝、泄漏而落下的水滴，類似于大暴雨、噴灑水系統等產生的水沖，甚至還會受到水的浸淹。對于產品的危害體現在：

· 會損壞產品表面的涂鍍層，加速金屬腐蝕，降低某些材料的強度，使電絕緣跳火或擊穿，產生短路損壞產品；

· 會滲透到產品內部，并且會凍結，使零件因泡脹而破裂造成失靈或失效；

· 會引起高濕度，從而促進霉菌生長等。

防水試驗的目的主要是考核需防水的產品的外殼、防護罩和密封件的防水能力，以確保產品在水影響中和影響后不產生損壞并有滿意的性能。

那么，如何判定電子設備/產品的IP防護等級呢？接下來，小編以美信檢測實驗室的兩個典型的防水防塵試驗案例來展示電子電氣產品的防水防塵等級。防水防塵試驗是兩個試驗，根據客戶要求和相關等級檢測標準來進行。

典型防水防塵試驗案例

客戶送檢樣品為某電子設備，需進行IP5X防塵試驗和IPX4 防水試驗，檢測樣品是否滿足測試要求，為合格產品。

1. 檢測項目：IP5X防塵試驗

檢測環境：環境溫度  23.2℃    濕度  49％R.H

檢測標準：GB/T 4208-2017外殼防護等級(IP代碼)

檢測條件：（針對IP5X防塵等級而言）

粉塵類型: 顆粒直徑<75µm的滑石粉;密度: 2kg/m3;試驗時間:  8h。

檢測要求：試驗后，樣品功能應正常。

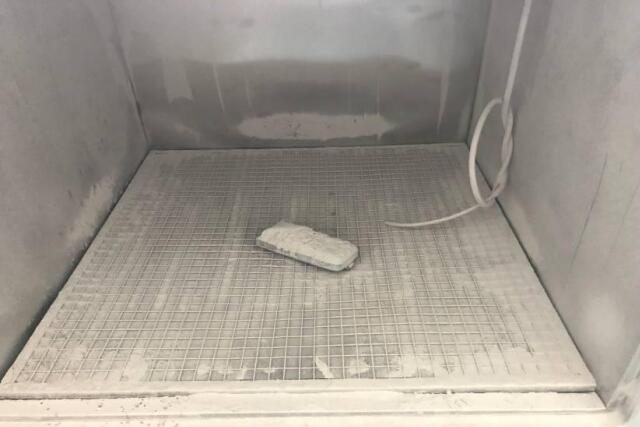

測試中的圖片如下：

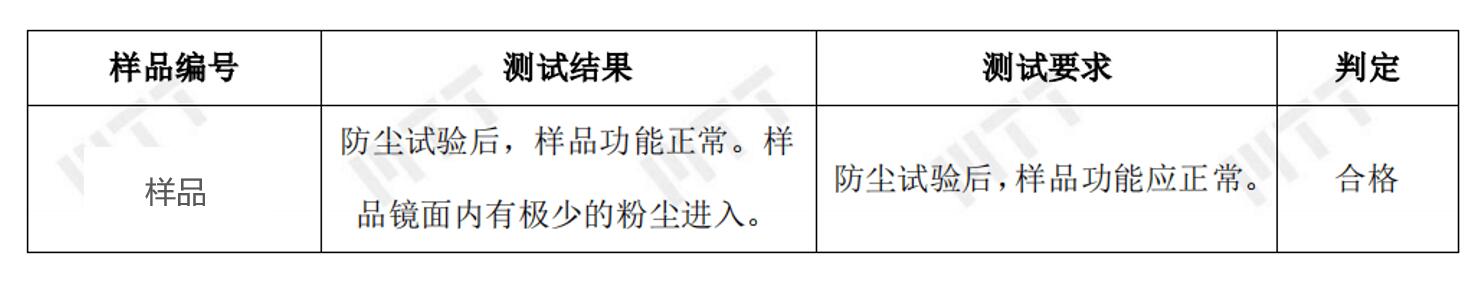

檢測結果：

2. 檢測項目：IPX4防水試驗

檢測環境：環境溫度  22.8℃    濕度  48％R.H

檢測標準：GB/T 4208-2017外殼防護等級(IP代碼)

檢測條件：（針對IPX4防水等級而言）

測試角度:擺管與垂直方向±180°范圍淋水，共360°；水流量:每孔0.07L/min;試驗時間: 10min。

檢測要求：試驗后，樣品功能應正常。

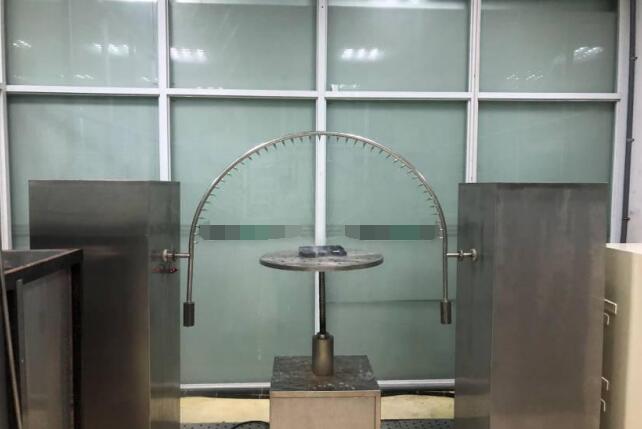

測試中的圖片如下：

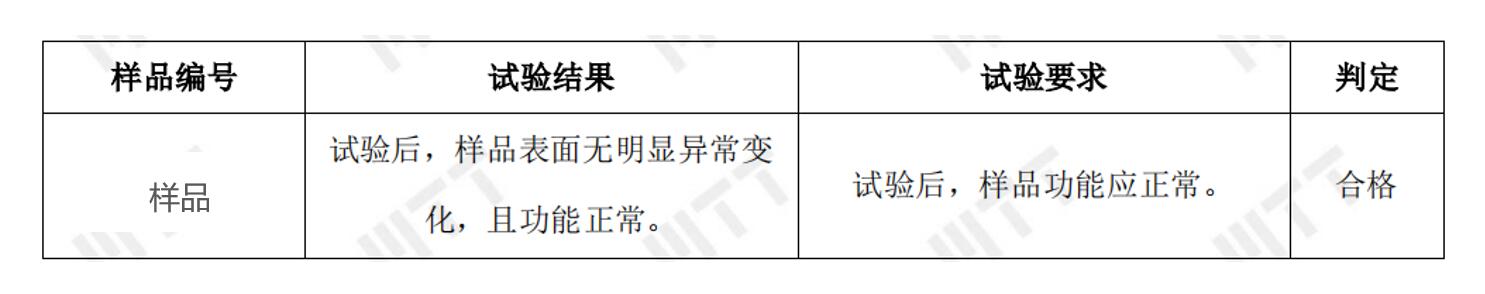

檢測結果：

最終，通過IP5X防塵試驗和IPX4 防水試驗后，再對產品的外觀和功能進行檢查，得到測試結果為：樣品判定為合格品。

通過防水防塵試驗（IP等級試驗）能夠規定電氣設備負荷規定的外殼防護等級；防止人體接近殼內的危險部件；防止固體異物進入殼內設備；防止由于水進入殼內對設備造成有害影響。
