“高分子材料壽命知多少（一）”總體介紹了高分子材料壽命預(yù)估的原理和方法，可知，如果模擬正常的自然環(huán)境老化所需的周期很長(zhǎng)，便不利于監(jiān)控，因此采用加速老化，構(gòu)建模型的方式以期在短時(shí)間內(nèi)獲得實(shí)驗(yàn)結(jié)果，便于記錄。高分子材料壽命知多少（二）就將講解：在實(shí)驗(yàn)室條件下，如何模擬自然環(huán)境中的老化情況？對(duì)加速老化實(shí)驗(yàn)方法進(jìn)行介紹。

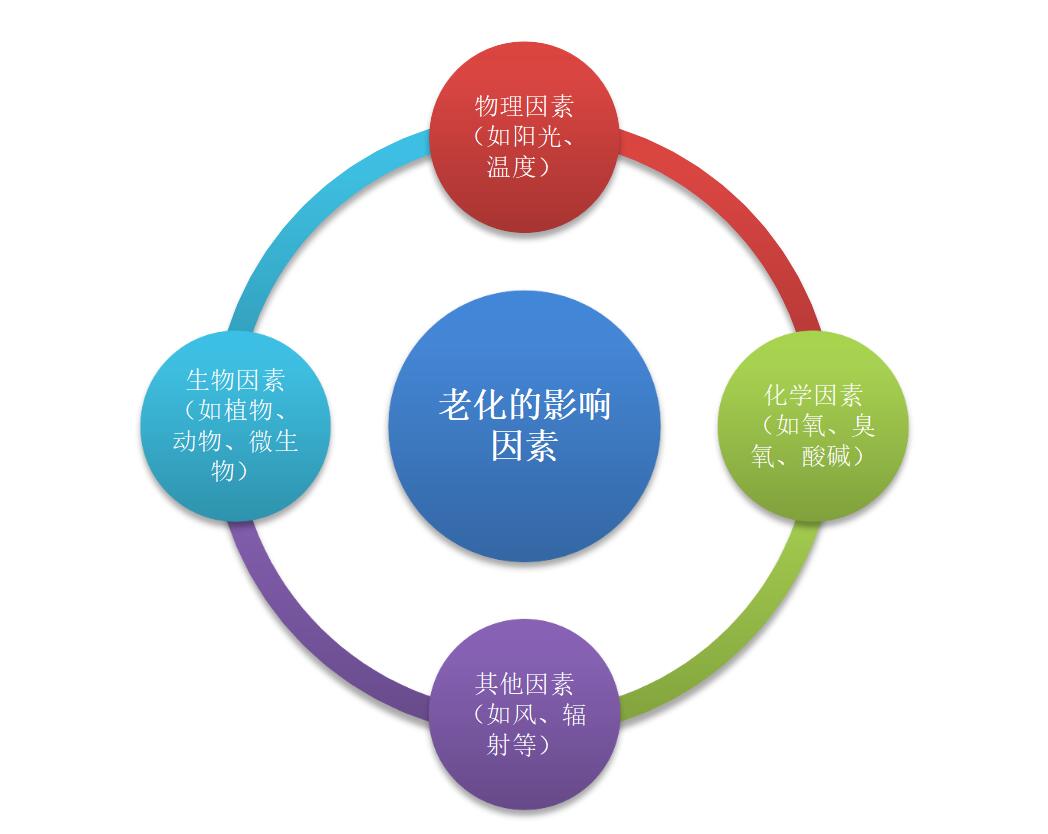

老化的影響因素

預(yù)實(shí)施合適恰當(dāng)?shù)睦匣瘜?shí)驗(yàn)，需要先了解老化的影響因素。

老化的實(shí)驗(yàn)方法

根據(jù)實(shí)際情況下的具體老化因素，判斷采用何種老化方法。

人工加速老化實(shí)驗(yàn)方法主要包括：熱空氣老化實(shí)驗(yàn)、濕熱老化實(shí)驗(yàn)、人工氣候?qū)嶒?yàn)法（光老化實(shí)驗(yàn)、臭氧老化實(shí)驗(yàn)、鹽霧腐蝕實(shí)驗(yàn)、耐寒性實(shí)驗(yàn)）以及抗霉實(shí)驗(yàn)等等。

熱空氣老化實(shí)驗(yàn)：加熱可使高聚物分子發(fā)生鏈斷裂從而產(chǎn)生自由基，形成自由基鏈?zhǔn)椒磻?yīng)，導(dǎo)致聚合物降解和交聯(lián)，性能劣化。根據(jù)材料的使用要求來(lái)確定具體的實(shí)驗(yàn)溫度，溫度上限可根據(jù)有關(guān)技術(shù)規(guī)范，一般對(duì)于熱塑性材料應(yīng)低于其維卡軟化點(diǎn)，對(duì)于熱固性材料應(yīng)低于其熱變形溫度。

濕熱老化實(shí)驗(yàn)：有些高分子材料會(huì)在高溫高濕的環(huán)境中存儲(chǔ)或者使用，高溫的水汽對(duì)高分子材料具有一定的反滲透能力，降低了分子間的作用力，導(dǎo)致老化失效。濕熱老化實(shí)驗(yàn)?zāi)M標(biāo)準(zhǔn)大氣環(huán)境（氮?dú)?、氧氣、二氧化碳和水蒸氣），溫?0℃-60℃，濕度90%RH以上。

人工氣候試驗(yàn)法：常見(jiàn)的是光老化、臭氧老化和鹽霧實(shí)驗(yàn)等。

●光老化---波長(zhǎng)越短，所含能量就越高，越有可能破壞分子的化學(xué)鍵。紫外光在塑料老化過(guò)程中扮演了重要角色。實(shí)驗(yàn)室模擬光老化主要采用氙弧燈光源、熒光紫外燈光源、開(kāi)放式碳弧燈光源等作為光源。以下為光老化原理：

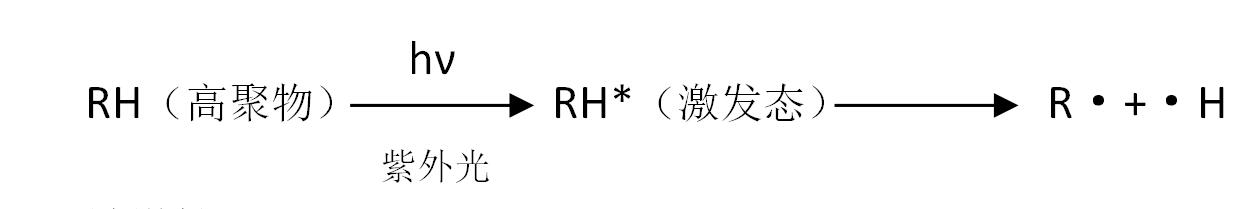

a.光引發(fā)：

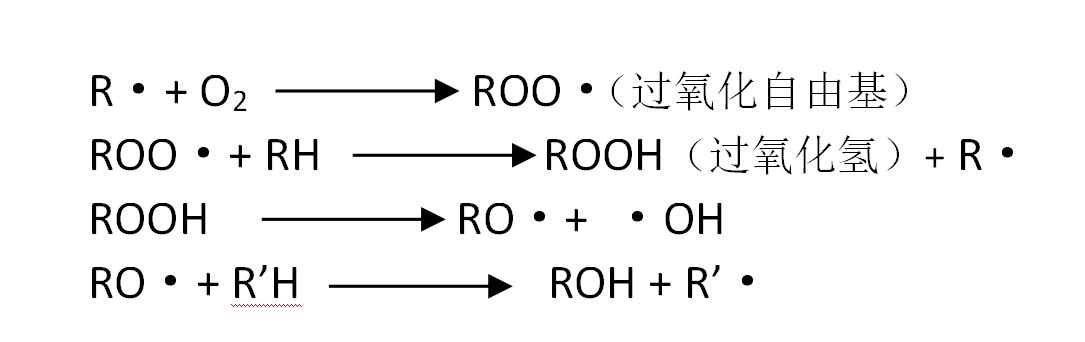

b.鏈增長(zhǎng)：

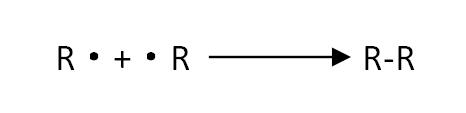

c.鏈終止：

●臭氧老化---臭氧雖然在大氣中的含量很微小，卻是橡膠龜裂的主要因素。臭氧老化法主要是通過(guò)模擬和強(qiáng)化大氣中的臭氧條件，快速鑒定橡膠抗臭氧的能力。例如，橡膠等高分子防水材料經(jīng)常做此項(xiàng)老化實(shí)驗(yàn)。

●鹽霧腐蝕實(shí)驗(yàn)---當(dāng)鹽霧的微粒沉降附著在材料的表面上，便迅速吸潮溶解成氯化物的水溶液，在一定的溫濕度條件下，溶液中的氯離子通過(guò)材料的微孔逐步滲透到內(nèi)部，引起材料的老化或金屬的腐蝕。因此，鹽霧實(shí)驗(yàn)用來(lái)鑒定材料的電化學(xué)腐蝕的性能。例如，設(shè)在海邊的一些電力機(jī)組、油田等長(zhǎng)期受海洋影響的設(shè)備，經(jīng)常做鹽霧腐蝕實(shí)驗(yàn)。

*** 以上內(nèi)容均為原創(chuàng)，如需轉(zhuǎn)載，請(qǐng)注明出處 ***
