碳纖維增強復合材料(Carbon fiber reinforced plastic/polymer，CFRP)是由堆疊編織的碳纖維絲束作為增強體，樹脂(塑料)作為基體的復合材料，具有超高的比強度和剛度[1-3]，其在航空航天領域已經有了較為成熟的應用；近年來，隨著成本的降低及技術發展，CFRP已經在國際汽車領域有了廣泛的應用[4]，比如寶馬I3及蘭博基尼的Murciélago均采用了全CFRP單殼體車身。此外，多種CFRP結構件也大量應用于諸如寶馬?大眾?奧迪?尼桑GTR?阿斯頓馬丁等車企[5]。但在國內的汽車領域，CFRP的應用水平仍然落后于國際水平。

與傳統的鋼?鋁等金屬材料相比，CFRP具有明顯的性能優勢，例如密度小?強度高?韌性好?阻尼高?抗振性能好?優秀的耐熱性?極佳的抗疲勞性能?抗腐蝕與抗輻射性能?成型工藝多?可設計性好及良好的抗沖擊性和能量吸收能力[2]等；同時CFRP可以滿足汽車工業對于輕量化?安全性及舒適度等要求[5]，因此鋼或鋁合金與CFRP的連接問題是亟待解決的關鍵問題。對于焊接等傳統的連接方式，并不適宜用在非金屬與金屬異質材料連接，因此膠接和膠-鉚混合連接的出現極大地促進了CFRP的使用和發展。膠接和膠-鉚連接技術在航空和汽車制造業發揮的角色越來越重要，且鋼作為一種常用材料和CFRP的連接對汽車輕量化具有重要意義。本文主要歸納了膠接和膠-鉚發展現狀，論述了膠層厚度?粘結長度及表面處理等工藝參數對鋼和CFRP膠接接頭強度的影響，在此基礎上指出該領域目前尚存的問題及對未來發展提出展望。

1膠接發展現狀

膠粘連接是一種通過使用膠粘劑將兩個零件進行連接的方法。利用膠粘劑與被連接件界面之間產生機械結合?化學鍵合等方法實現被連接件的連接[6]。

由于膠接是一門涉及高分子?物理及化學等多種學科的交叉學科，因此膠粘機理較為復雜。目前主要的膠粘機理有以下幾種[7-11]:(1)吸附理論，認為界面結合強度主要來自分子間作用力；(2)靜電理論，認為基材表面和膠粘劑表面可以看成一個電容器形成雙電層，從而產生靜電引力；(3)擴散理論，認為膠接表面通過分子相互擴散形成過渡區，實現被連接件和膠粘劑的連接；(4)機械結合理論，認為接頭的強度來源于摩擦力，提高被連接件表面粗糙度可以提高接頭強度；(5)化學鍵理論，認為膠粘劑和被連接件表面發生化學反應，產生新的化學鍵，最終實現膠粘劑和被連接件之間的界面結合；(6)弱界面層理論，認為膠接的界面結合強度會受到弱界層的影響，從而降低接頭強度。但以上理論都只能解釋部分現象，對于膠接的復雜性還應該開展更深入的研究。

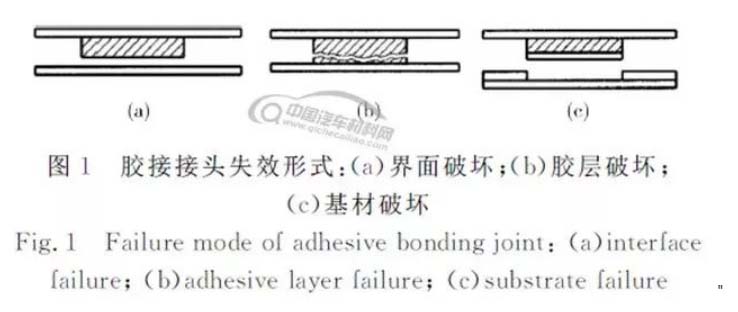

如圖1所示，復合材料板型構件主要的膠接接頭失效形式有四種，包括三種純粹斷裂及混合斷裂。膠層破壞(內聚破壞)完美地發揮了膠粘劑的性能，是理想的膠接接頭破壞形式。但是實際應用中，很少出現純粹的膠層破壞，而是多以膠層破壞與界面破壞混合為主。混合破壞以三種純粹破壞形式的比例表示，膠層破壞或基材破壞的比例越高，說明膠接接頭的質量和性能越好。

膠接有多種連接方式，如單搭接?雙搭接?斜接?梯形接法等，通常研究較為廣泛的是單搭接，為復雜連接提供了力學基礎[11]，圖2為典型單搭接方式。

膠-鉚混合連接則利用了機械連接和膠粘連接結合的方式，通常具有兩種工藝方法，一種是先膠接，等膠層固化之后再鉚接，另一種是當膠層還未固化即進行鉚接，在膠粘劑固化之后進行膠接可以提高接頭質量。

兩種連接的混合應用可以使接頭處的膠和鉚釘分擔負載，提高接頭性能，尤其是在過載或者大疲勞應力條件下[12-15]。如果設計得當，相比于單純的膠粘連接，膠-鉚混合連接可以克服膠接抗剝離應力和劈裂應力弱的缺點，有效延緩或者阻止膠層的損傷擴展，提高抗沖擊?抗剝離?抗疲勞?抗蠕變等性能。并且，對比單純的機械連接，膠-鉚混合連接可以減少機械緊固件的使用從而減輕質量并提升結構效率。不幸的是，膠-鉚混合連接仍然存在孔應力集中的問題。

Bodjona等[16]通過對單螺栓單搭接膠-鉚復合材料連接進行建模計算載荷分擔，并通過實驗發現螺栓能夠分擔將近40%的總外加負載。Kweon等[17]通過實驗測試比較CFRP和鋁合金的兩種不同膠粘劑和三種不同連接方式(膠接?鉚接?膠-鉚連接)的接頭性能，發現使用膏狀膠粘劑時，膠-鉚連接的平均強度均高于膠接和鉚接，并且達到另外兩種連接方式強度總和的84%。另外，Kelly等[18]通過對CFRP膠-鉚混合接頭的測試發現相比于膠接接頭和鉚接接頭，膠-鉚連接接頭的疲勞壽命延長了一個量級。同時通過背面應變技術發現膠-鉚連接接頭裂紋萌生減緩，且螺栓的存在也阻礙了裂紋的擴展，從而延長疲勞壽命。以上研究表明膠-鉚連接可以提高接頭的抗疲勞性能，但是膠粘劑的性質對接頭性能的影響，及環境因素如濕度和溫度等對接頭性能的影響還需做進一步研究。

2工藝參數對膠接接頭強度的影響

2.1膠層厚度對膠接接頭強度的影響

大量文獻研究了膠層厚度對膠接接頭力學強度的影響[19-28]，通常膠層較薄時的性能高于膠層較厚時，因為接頭端部會有應力集中，膠層薄時的應力集中小于膠層較厚時。

Ji等[19]對雙懸臂梁(DCB)接頭做斷裂韌性測試發現，復合材料層板隨著膠層厚度的增加，界面強度和斷裂韌性增加。但是鋼作為基材時，接頭性能恰恰相反，隨著粘結厚度的增加，界面強度和斷裂韌性降低。Naito等[20]通過對單搭接接頭和對接接頭做拉剪試驗(聚氨酯膠作為膠粘劑，鋁板作為基材)發現，隨著粘結厚度的增加，對接接頭的拉伸強度降低，但是膠層厚度對單搭接接頭的剪切強度并無影響。并且大量研究發現最適宜的膠層厚度為0.1~0.5mm[21-22，27-28]。

Lee等[23]通過微觀表征探究了膠層厚度對接頭強度的機理，了解了五種不同膠層厚度(0.1mm?0.3mm?0.7mm?1.5mm?2.1mm)對緊湊拉伸(CT)試樣斷裂韌性的影響，發現膠層厚度小于0.3mm時，斷裂韌性隨著膠層厚度的增加而增加，當膠層厚度增加到0.7mm時，斷裂韌性顯著降低，此后隨著膠層厚度的增加，斷裂韌性基本穩定在一個平臺。通過微觀表征發現，當膠層厚度較小時界面損傷區和主裂紋距離較近，由于能量可以在界面處耗散會降低裂紋尖端的應力集中，所以斷裂韌性高于體相斷裂韌性；當膠層厚度較大時，界面附近損傷區比較小且和中間主裂紋距離較遠，影響不大。

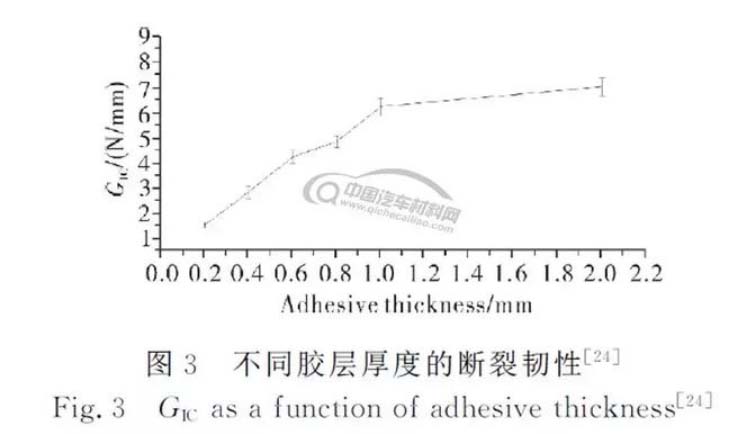

Banea等[24]測試了聚氨酯膠(SikaForce17888 L10)的膠層厚度對界面強度和拉剪強度的影響。用工具鋼(DIN 40CrMnMo7)制作DCB試樣，用高強鋼(DIN C65 heat treated)作為測試搭接接頭拉剪強度的試樣。DCB試樣和搭接試樣均先經過表面處理:噴砂和丙酮清洗，再進行膠接。DCB試樣斷裂韌性(GIC)和膠層厚度的關系見圖3，當膠層厚度小于1mm時，GIC隨著膠層厚度的增加近似線性增加，然而膠層厚度從1mm增加到2mm時，GIC增加20%左右。這是因為隨著膠層厚度的增加，膠層中缺陷的數量(如微孔)會增加，而且基材對膠層的約束也降低。因此隨著膠層厚度的增加GIC會慢慢變?yōu)橐粋€平臺。

CT試樣搭接接頭拉剪測試發現隨著膠層厚度的增加，搭接接頭可承受的最大剪切應力緩慢變小。Banea等[24]研究發現，當膠層厚度從0.2mm增加到0.5mm時，拉剪強度大約降低了4%，增加到1mm時拉剪強度大約降低了13%，增加到2mm時拉剪強度大約降低了31%。而Grant等[25]同樣將鋼作為基材?用環氧樹脂作為膠粘劑的單搭接接頭拉剪試驗發現，隨著膠層厚度的增加，接頭拉剪強度快速下降，膠層厚度增加到2mm時，拉剪強度下降達到了66%，表明環氧樹脂膠膠粘劑對厚度增加在拉剪強度上表現更為敏感。以上都是只使用一種膠粘劑來研究膠層厚度對接頭強度的影響，但由于不同的膠粘劑固有性質如粘度等不同，也會導致最適宜膠層厚度不同。因此下階段的研究應當考慮膠粘劑固有性質和膠層厚度的關系及進一步研究膠層厚度影響接頭強度的機理。

2.2粘結長度對膠接接頭強度的影響

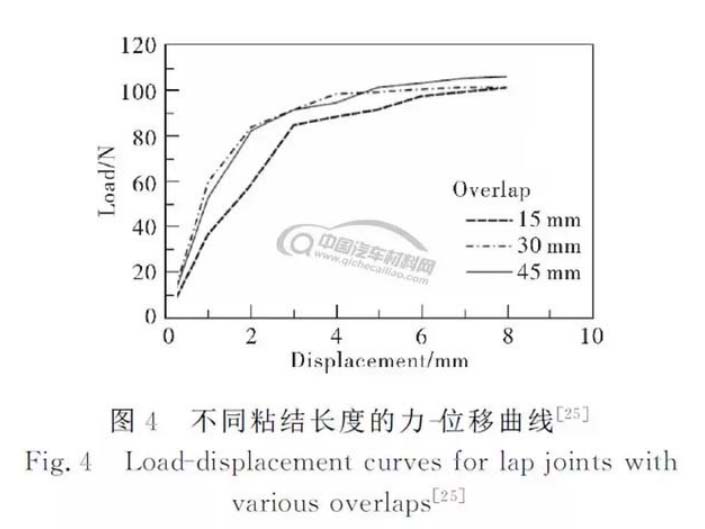

Grant等[25]研究了三種粘結長度(15mm?30mm?45mm)對接頭強度的影響，其中鋼板長度為102.5mm。研究發現當粘結長度為30mm時，接頭強度最好(如圖4所示)。楊艷[29]設置了五種參數(10mm?20mm?30mm?40mm?50mm)對鋼板長度為100mm 的單搭接接頭強度進行了有限元仿真模擬，發現粘結長度小于30mm時，失效載荷隨著粘結長度的增加基本呈線性增加，而粘結長度超過30mm時，失效載荷增長緩慢，趨向于一個平臺，考慮到經濟效益，最適宜的粘結長度為30mm。

2.3表面處理對膠接接頭強度的影響

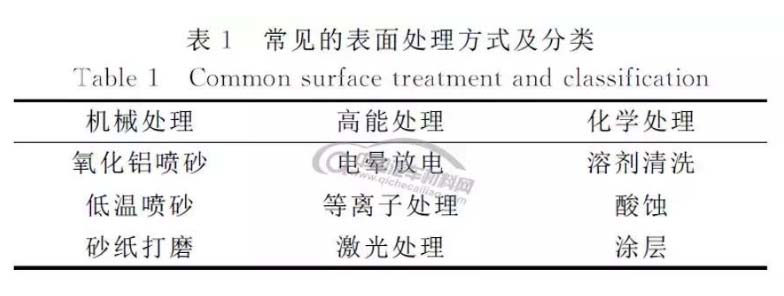

表面處理通常是膠粘工藝中第一步也是最重要的一步工藝，膠粘工藝中膠接表面的表面處理直接影響著被連接件的膠粘連接及膠-鉚混合連接的接頭質量[30-31]。膠接表面處理的目的包括除去表面污染物?提高表面能來提高潤濕性以及化學鍵合力?提高表面粗糙度來提高機械咬合與膠粘劑的接觸面積，從而提高接頭質量。常用的表面處理方式可以分成機械處理?高能處理和化學處理，具體表面處理方式及分類見表1。

鋼的表面通常用表面能?表面化學成分及表面粗糙度和形貌[32]這三個指標來表征，它們均會對接頭強度有重要影響。鋼常用的表面處理有機械處理?激光處理?化學處理。

Fernando等[33]通過對鋼表面經過五種機械處理(丙酮清洗?100Cw砂紙打磨?0.5mm 砂噴砂處理?0.25mm 砂噴砂處理?0.125mm砂噴砂處理)發現經過砂紙打磨后鋼表面粗糙度最高，其次是0.5mm砂噴砂處理，且隨著噴砂所用砂直徑變小，鋼表面粗糙度降低，丙酮清洗后，鋼表面粗糙度最低。噴砂處理后鋼表面的表面能最高，其次是砂紙打磨。對接接頭拉伸應力測試發現0.125mm噴砂處理后鋼表面的拉伸強度高于0.5mm噴砂處理后鋼表面的強度，0.25mm噴砂處理后鋼表面強度最小，噴砂處理后鋼表面的拉伸強度均大于砂紙打磨和丙酮清洗后的拉伸強度。而單搭接拉剪測試中發現噴砂處理后的鋼表面最大剪切力隨著噴砂直徑減小而增加。同樣，噴砂處理后的鋼表面最大剪切力大于砂紙打磨后鋼表面的最大剪切力，丙酮清洗后鋼表面的最大剪切力最小。研究結果表明：表面能大小對膠接接頭強度起到了決定性作用。

Marco等[34]使用低能激光燒蝕的方法對304不銹鋼進行表面處理，通過各種表征方式發現處理后鋁合金表面的CO極性基團含量與表面潤濕性得到了提高，并且經過激光處理后的鋼表面粗糙度也有所提升，最終提高了膠粘連接的接頭性能強度。Kamil等[35]使用不同壓力(50MPa?100MPa?150MPa)水沖擊對不銹鋼進行表面處理，發現與320目砂紙打磨處理對比水沖擊處理后的不銹鋼的表面粗糙度顯著提高，平均表面粗糙度(Ra)增加至9.3μm。水沖擊為50MPa時，表面處理后不銹鋼的最大剪切應力和320目砂紙打磨處理的相同，當壓力增到100MPa，剪切強度提高了28%；壓力增到150MPa時，剪切強度反而下降，低于砂紙打磨處理的剪切強度，這可能是由于產生了大量微米級溝壑，膠粘劑不易進入，從而降低了浸潤性，導致不銹鋼剪切強度下降。

CFRP的表面處理一般采用機械處理[36]?等離子處理[37-38]?激光處理[39-40]?離子輔助反應[41-43]等方式。Encians等[44]經過研究發現機械處理，如砂紙打磨和噴砂，可以減少CFRP表面的氟?增加表面粗糙度并提高表面活性和潤濕性。

2002年，Rhee等[43]采用Ar+ 離子輔助反應的方式對CFRP進行表面處理，發現CFRP接觸角從80°下降到8°，表面能從31×10-7J/cm2 提高到了72.4×10-7J/cm2，T-剝離強度和剪切強度均有大幅提高。2011年，Zalpar等[39]使用O2?CO?CO2作為活性氣體對CFRP表面進行等離子處理，并與機械處理進行對比。他們發現等離子處理能夠在CFRP表面合并含氧官能團并提高材料親水性，相比于機械處理方式，接頭搭接剪切強度提高了75%。2012年，F(xiàn)ischer等[35]使用UV激光器和CO2激光器對CFRP表面進行激光表面處理，發現激光表面處理方式選擇性的去除了CFRP基體樹脂而不損傷碳纖維，提高了膠接強度。同時這種處理方式避免了熱損傷，使其主要破壞方式為膠層內聚破壞，充分發揮了膠層強度。

以上研究表明合適的表面處理可以大大提高接頭力學性能，但是表面處理作用機理不同，一些是改變表面能一些是改變粗糙度，因而對接頭強度的影響方式不同，接下來的研究可以關注這兩種作用各自占的比例，從而更加深入理解表面處理對接頭強度的影響。

3結語

航空航天及汽車工業的發展使CFRP的應用越來越廣泛，目前CFRP與金屬鋼的連接方式主要為膠接和膠-鉚連接方式。由于不同的工藝參數如膠層厚度?粘結長度及表面預處理的方式對接頭質量有著重大影響，所以研究它們的作用機理及影響方式是必要的。為了進一步提高接頭性能的穩定性，可以從以下幾個方向開展下一步的研究：

(1)膠粘劑和基材表面的作用機理。目前的膠粘機理繁多且只能解釋部分現象，更深層次地研究可以幫助實現更好的接頭質量和穩定性。

(2)環境因素的影響。由于膠接件是為了投入使用，所以必然要考慮到環境因素如溫度?濕度等對接頭質量的后續影響。

(3)從膠粘劑本身的性質出發研究膠層厚度對接頭質量的影響。由于膠粘劑固有性質不同如粘度及固化時間等可能導致最適宜膠層厚度不同，因此從膠粘劑固有性質出發考慮具有不同粘度的膠粘劑最適宜的膠層厚度對膠接工藝具有指導意義。

(4)表面處理對接頭的作用機理。目前主要是從表面的表征方面來探討表面處理如何影響接頭質量，如提高粗糙度使機械互鎖能力或表面能提高，增加極性基團的含量使被連接件表面的浸潤性和分子擴散能力提升，從而增強了接頭強度。但兩種方式的占比尚不清楚，是各自影響還是相互作用等都需要進一步研究。
