引言



陶瓷電容漏電短路的問題，因其原因復雜多樣，且失效現象隨外界環境變化而時有時無，經常困擾工程人員。常見的失效原因有原材料缺陷、熱擊失效、高壓擊穿和機械應力失效，本文介紹機械應力導致的貼片陶瓷電容漏電故障的分析方法。



一、案例背景



委托方反饋，某型號陶瓷電容在客戶端出現失效，表現為短路，導致15V電源保護，進而導致產品故障，主要集中在C42、C44電容。



待分析樣品如下：①拆解下的失效樣品2pcs（#1、#2）；②失效PCBA一塊（#3）。



二、分析過程



1. 外觀檢查

對失效的2pcs失效電容進行外觀檢查。



檢查結果顯示：拆解下的#1、#2失效樣品除表面有助焊劑外未發現明顯裂紋及其他損傷。

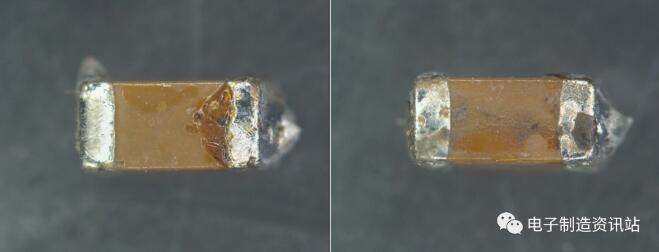

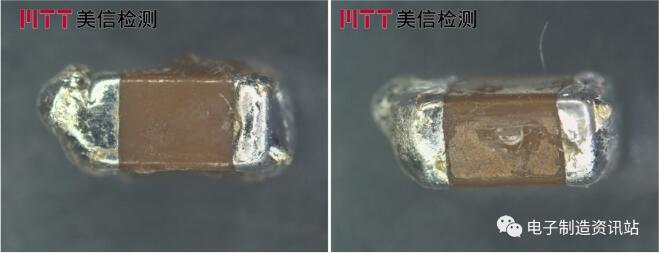

圖1. #1失效電容外觀形貌



圖2. #2失效電容外觀形貌



2. 失效現象復現

為確認失效電容是否表現為短路，對#1~#2失效電容進行電參數測試。

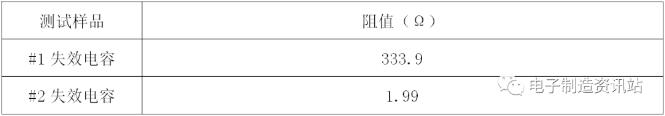

電測結果顯示：2pcs失效電容都接近表現為短路，說明#1、#2失效電容內部存在明顯漏電。





3. 熱點定位

前面分析可知：#1、#2失效電容內部存在漏電現象，為確認電容內部的漏電位置，對#1、#2失效電容進行熱點定位分析。



分析結果顯示：

（1）#1失效電容內部發現異常亮點，亮點主要集中在電容端電極部位，說明電容內部的漏電點集中在端電極；

（2）#2失效電阻的阻值較小，未能定位到一個集中亮點（功率較小），但是在端電極也發現有異常熱點。



定位結果說明：#1、#2失效電容都存在端電極附近的漏電現象。

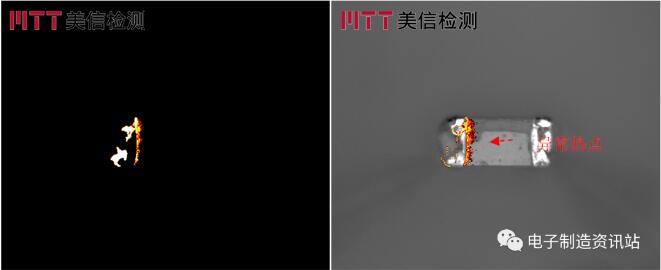

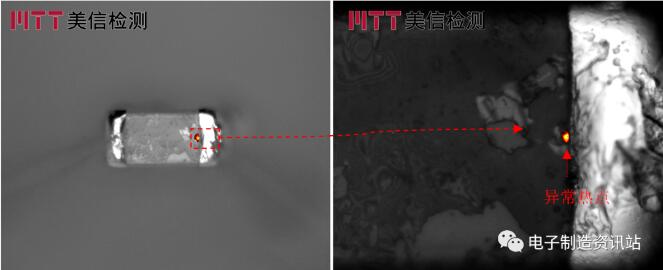

圖3. #1失效樣品熱點定位形貌



圖4. #2失效樣品熱點定位形貌



4. 切片分析

為確認#1、#2電容漏電失效的原因，對#1、#2電容進行切片分析。



分析結果顯示：#1、#2失效電容端電極附近都發現裂紋，這是電容內部漏電失效的原因；失效電容內部的裂紋與電容焊接端呈45°角，屬于機械應力裂紋。

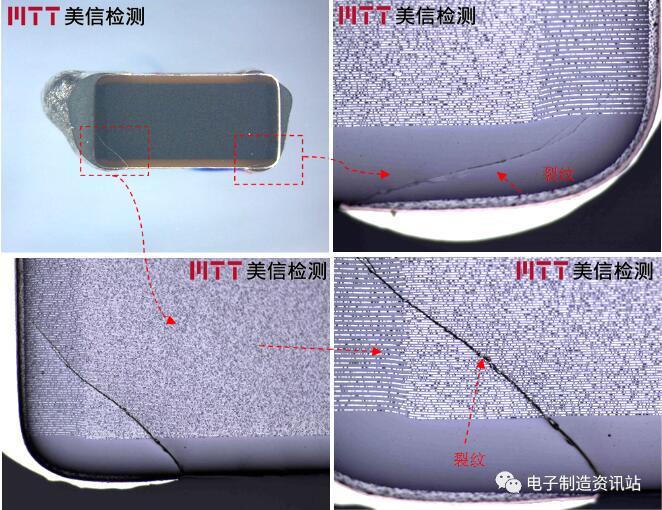

圖5. #1失效電容切片形貌（光學顯微鏡）



圖6. #1失效電容切片形貌（SEM）

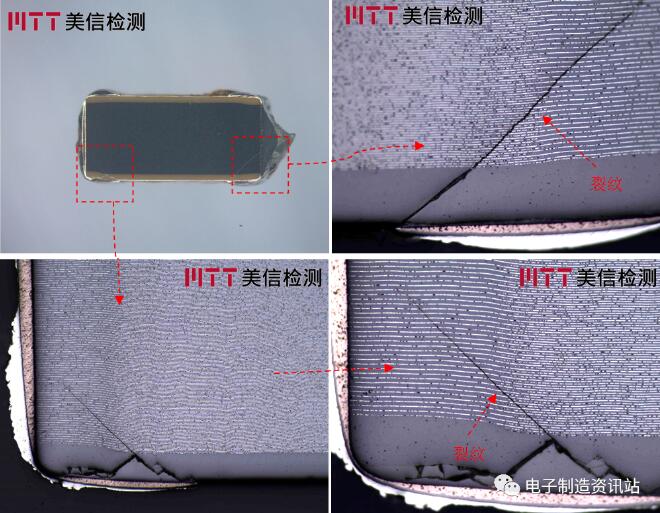

圖7. #2失效電容切片形貌（光學顯微鏡）



5. 驗證分析

前面分析可知：2pcs失效單體電容內部都發現機械應力裂紋，為驗證#3失效PCBA上陶瓷電容是否有機械應力裂紋，選取區域1的C52電容、區域2的C7電容，區域3位置的C50、C41電容進行切片分析。



分析結果顯示：

（1）區域1位置的C52電容內部發現有明顯的裂紋，裂紋形貌與失效電容內部的裂紋基本一致，屬于機械應力裂紋；

（2）區域2位置的C7電容、區域3位置的C41電容都未發現明顯的裂紋；

（3）區域3位置的C50電容發現裂紋，裂紋同樣位于端電極部位，程度比較輕微。



驗證結果說明：

（1）區域1、區域3位置的電容都發現裂紋，說明失效PCBA上電容受到機械應力影響；

（2）區域3位置的C41電容未發現裂紋、C50電容發現裂紋，而C41電容、C50電容主要的差異在于尺寸封裝存在差異，C41電容為0603尺寸，C50電容為1206尺寸，與大尺寸電容更容易受單板彎曲而產生機械應力裂紋相對應。



圖8. 選取電容示意圖

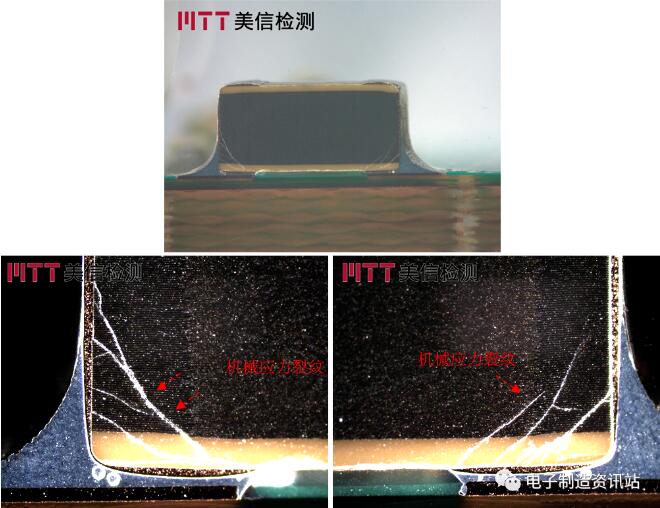

圖9. #3失效PCBA上C52電容切片形貌

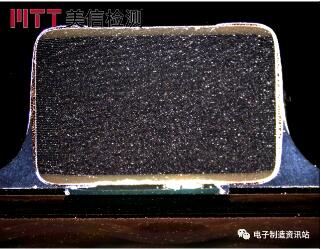

圖10. #3失效PCBA上C7電容切片形貌

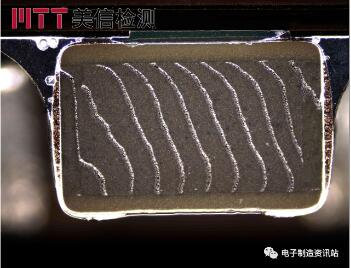

圖11. #3失效PCBA上C41電容切片形貌

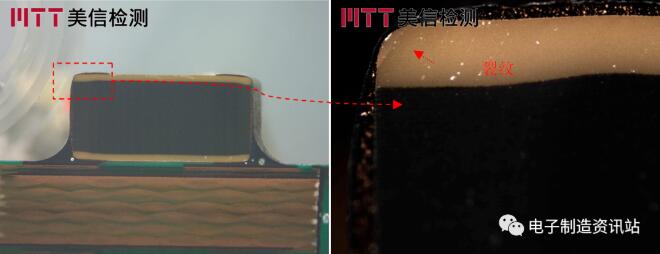

圖12. #3失效PCBA上C50電容切片形貌



三、綜合分析



該案件主要為電容在PCBA上短路失效，通過外觀檢查、失效現象復現、熱點定位、切片分析、驗證分析等工作后發現：

（1）外觀檢查未發現拆解下的失效電容表面存在明顯的破損及裂紋，可排除電容因外力碰撞導致的失效；失效現象復現確認失效電容為短路漏電失效，與委托方提供的信息一致；而通過熱點定位分析確認失效電容的漏電點集中在電容端電極附近。

（2）通過切片分析確認失效電容端電極附近存在裂紋，這與定位分析的結果一致，而裂紋與電容焊接端呈45°角，而電容內部產生該形貌裂紋的原因?yàn)椋寒?dāng)單板彎曲變形時，陶瓷器件不會隨著變形，器件會受到壓應力或拉應力；當應力超過了陶瓷材料能承受的應力，器件就會出現裂紋，應力形成的裂紋在橫截面上顯示為“Y”形或者裂紋與焊端成45°角，因此該案件中電容失效的原因?yàn)槭軝C(jī)械應力導致的。

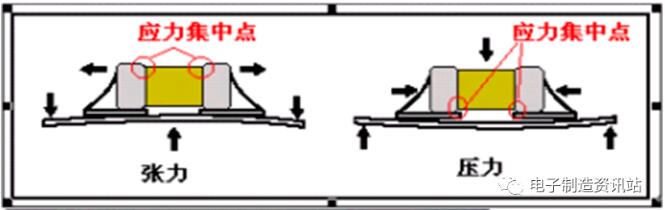

圖13. 單板變形應力分布圖



圖14. 應力與裂紋對應關系圖



（3）通過驗證分析確認，失效PCBA上其他位置電容也存在機械應力裂紋，進一步說明PCBA在使用過程中承受了應力。



四、結論與建議



電容失效的原因?yàn)椋弘娙輧?nèi)部因承受了機械應力導致裂紋產生，從而導致電容漏電短路失效。



建議排查PCBA生產、存儲、運輸和使用過程中可能的應力來源。
