引言

PCB的焊盤表面經化鎳浸金工藝處理后，具有平整度高、接觸電阻低、耐磨性、耐熱性好及貯存時間長等優點；缺點在于容易產生黑盤，黑盤的隱蔽性易使得不合格品流入客戶端，并在裝配后導致元器件焊點強度不足，最終致使產品功能失效。

本文以芯片異常脫落失效為例，通過外觀檢查、形貌觀察、成分分析、切片分析等方法，分析其失效原因與機理，并提出改善建議。

一、案例背景

PCB經貼板至后工序組裝，發現芯片脫落，焊盤光滑，殘錫很少?，F(xiàn)進行測試分析，查找芯片脫落的原因。

二、分析過程

1. 外觀檢查

隨機抽取脫落PCB及脫落芯片，利用體視顯微鏡對脫落芯片分離界面進行光學檢查，結果如下：

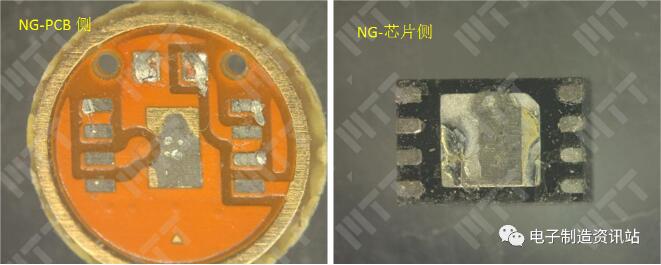

如圖1所示，芯片焊點脫落界面平整，焊錫主要?dú)埩粲谛酒瑐?cè)，焊盤側光滑，殘錫較少；脫落焊點周圍疑似助焊劑殘留跡象，脫落界面未見明顯異物殘留。

圖1. 失效樣品PCB表面外觀檢查照片

2. 表面分析

利用場發射掃描電子顯微鏡對芯片焊點脫開界面（PCB側及芯片側）進行形貌觀察及成分分析，結果如下。

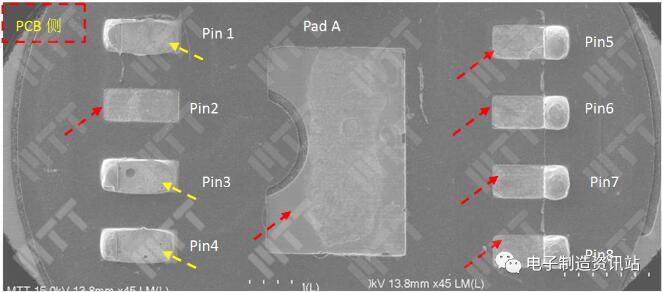

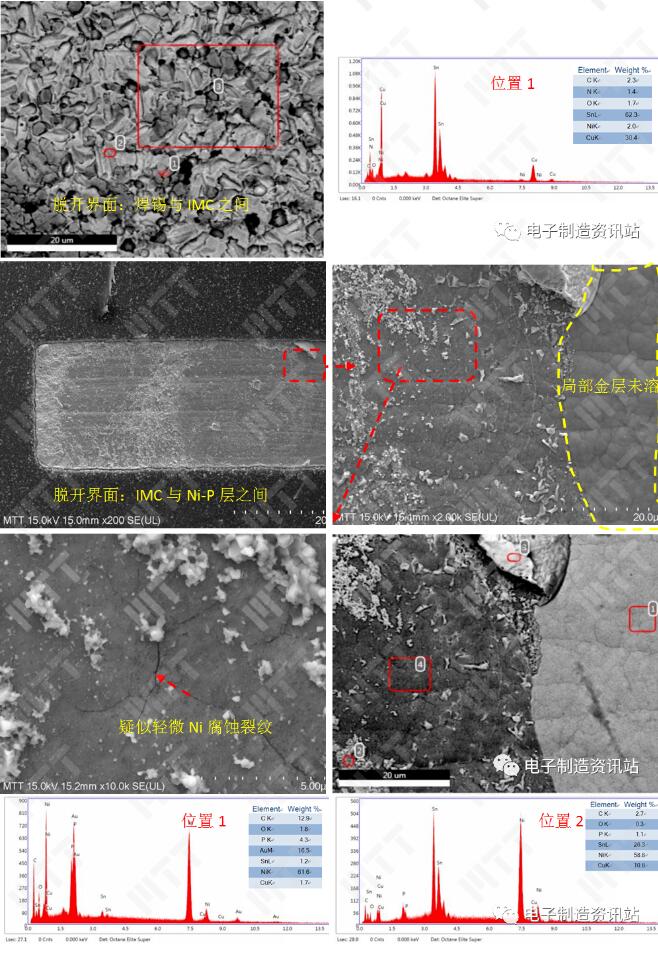

PCB側：如圖2所示，脫開界面PCB側形貌觀察及成分分析結果顯示：①多數焊點脫開界面位于靠PCB側IMC與Ni-P層之間，脫開界面平整，呈現脆性斷裂特征；②放大后，焊盤表面疑似輕微Ni腐蝕裂紋存在；③引腳焊盤局部金層未溶，說明焊盤潤濕性較差；④個別焊點脫開界面位于靠芯片側IMC與焊錫之間，界面形貌未見明顯異常；⑤所有脫開界面未見明顯異常元素存在。

6個焊點脫落界面靠PCB焊盤側（紅色箭頭所指），3個焊點脫落界面靠芯片引腳側（黃色箭頭所指）

圖2. 脫落芯片脫開界面（PCB側）形貌觀察及成分分析結果

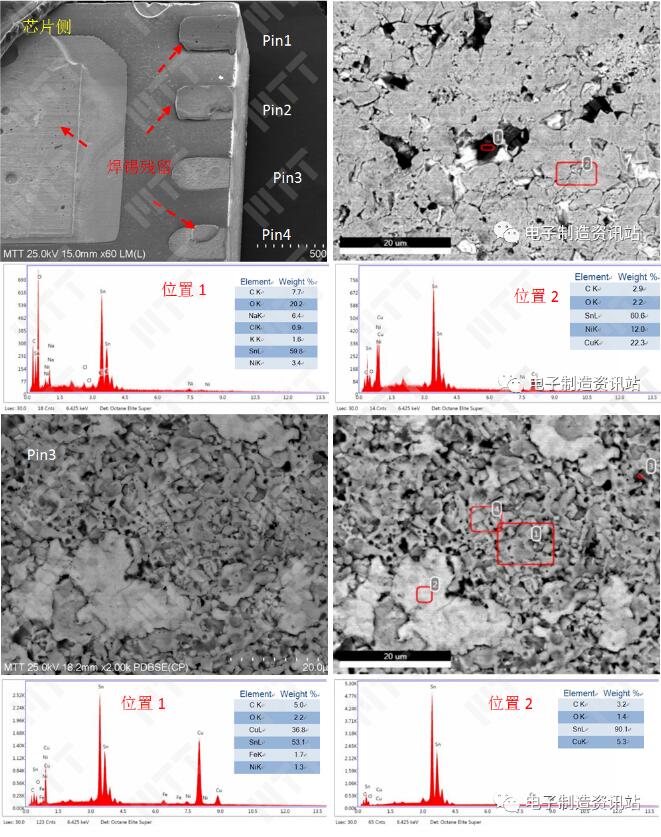

芯片側：如圖3所示，脫開界面芯片側形貌觀察及成分分析結果顯示：①多數引腳發現明顯殘錫，即脫開界面靠PCB側；②放大后，引腳底部局部含有較高O、Sn元素及少量的C、Na、Cl、K、Ni元素，推測助焊劑殘留及人為污染；③個別引腳脫開界面靠芯片引腳側，放大后，形貌及成分未見明顯異常。

圖3. 脫落芯片脫開界面（芯片側）形貌觀察及成分分析結果

以上結果可知，芯片多數焊點脫開界面靠PCB側IMC與Ni-P之間，脫開界面平整，呈現脆性斷裂特征；放大后，焊盤表面疑似輕微Ni腐蝕裂紋存在；個別引腳焊盤局部金層未溶，說明焊盤潤濕性較差。少數焊點脫開界面位于靠引腳側焊錫與IMC之間，界面形貌及成分未見明顯異常。

3. 剖面分析

利用場發射掃描電子顯微鏡對脫落芯片（PCB側及芯片側）及PCB板（OK）樣品切片后截面進行形貌觀察及成分分析，結果如下。

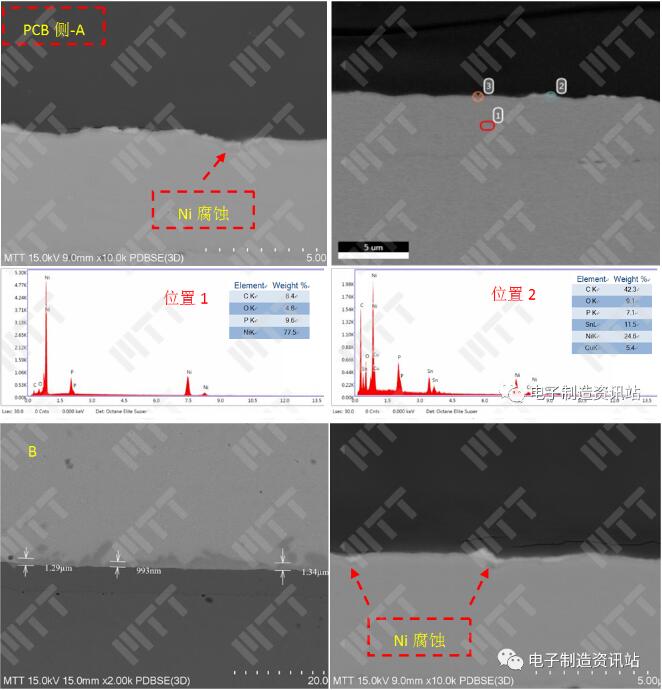

PCB側：如圖4所示，形貌觀察及成分分析結果顯示：①焊點脫開界面主要位于靠PCB側IMC與Ni-P之間，脫開界面平整，呈脆性斷裂特征，結果與表面分析一致；②脫開界面放大后，局部發現鎳腐蝕現象；③靠PCB側未脫開位置，IMC形貌異常，厚度在0.993μm~1.34μm，局部厚度偏薄，同樣存在脫開風險。

（備注：行業一般要求，鎳錫IMC厚度在1-3μm，才具有較好的焊接強度。）

圖4. 脫落芯片焊點切片后截面（PCB側）形貌觀察及成分分析

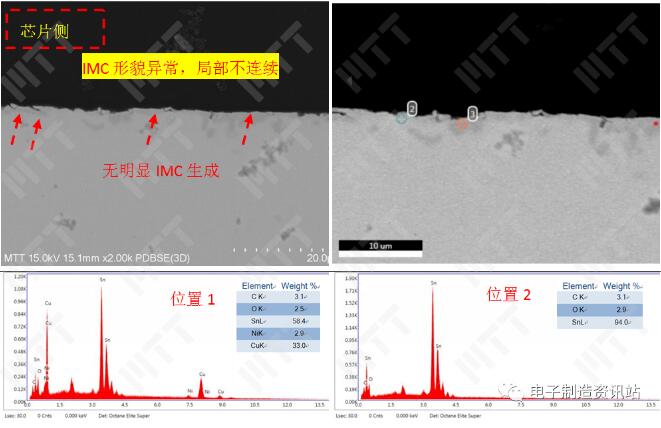

芯片側：如圖5所示，形貌觀察及成分分析結果顯示：①焊錫主要?dú)埩粜酒_側，脫開界面平整，呈脆性斷裂特征；②脫開界面放大后，IMC形貌異常，局部無明顯IMC生成，即IMC生成不連續；③成分測試顯示，IMC主要含有Sn、Cu元素及少量的C、O、Ni元素，說明IMC主要為銅錫合金化合物，成分異常。

（備注：靠PCB側的脫開界面，只有焊錫與鎳層生成連續、均勻，厚度合適的鎳錫IMC,才能保證PCB側具有較好的焊接強度。）

圖5. 脫落芯片焊點切片后截面（芯片側）形貌觀察及成分分析

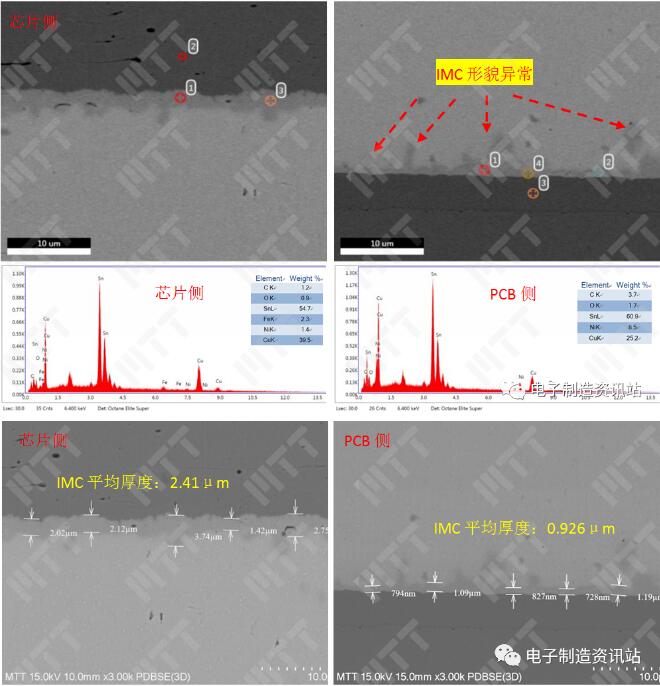

PCB板（OK）：如圖6所示，焊點截面形貌觀察及成分分析結果顯示：①焊點未見明顯脫開異常；②芯片側IMC生成形貌正常，厚度平均2.41μm，厚度均勻正常；③PCB側IMC生成形貌異常，厚度極不均勻，厚度平均值0.926μm，厚度偏薄，故PCB板（OK）焊點靠PCB側同樣存在開裂風險。

圖6. PCB板（OK）樣品焊點切片后截面形貌觀察及成分分析結果

以上結果可知，芯片焊點脫開界面主要位于靠PCB側IMC與Ni-P層之間，脫開界面平整，呈脆性斷裂特征；該脫開界面，IMC生成形貌、成分異常，局部無明顯IMC生成，即IMC生成不連續，故靠PCB側界面無法形成正常的冶金結合層，最終導致焊點異常脫開。PCB板（OK）樣品PCB側界面，IMC形貌異常，厚度不均勻，厚度偏薄，同樣存在開裂的風險。

4. PCB光板分析

利用場發射掃描電子顯微鏡對PCB光板焊盤表面及截面進行形貌觀察及成分分析，結果如下：

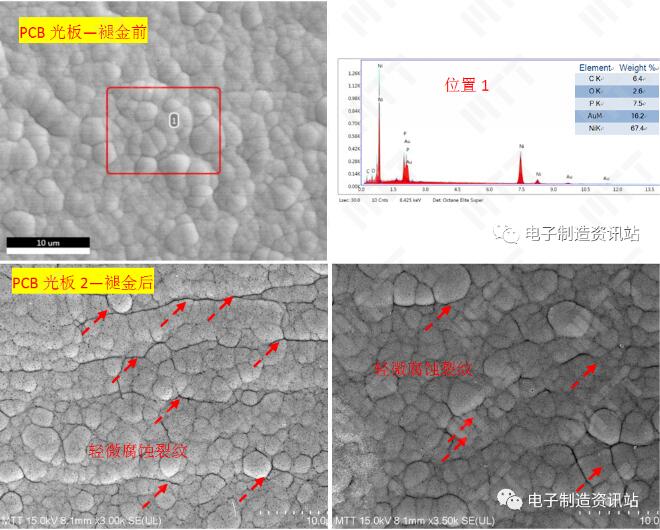

表面分析：如圖7所示，焊盤表面形貌觀察及成分分析結果顯示：①褪金前，焊盤表面探測到C、O、P、Au、Ni元素，未見異常元素存在；②褪金后，鎳層表面局部發現輕微腐蝕裂紋現象。

圖7. PCB光板褪金前、后形貌觀察及成分分析結果

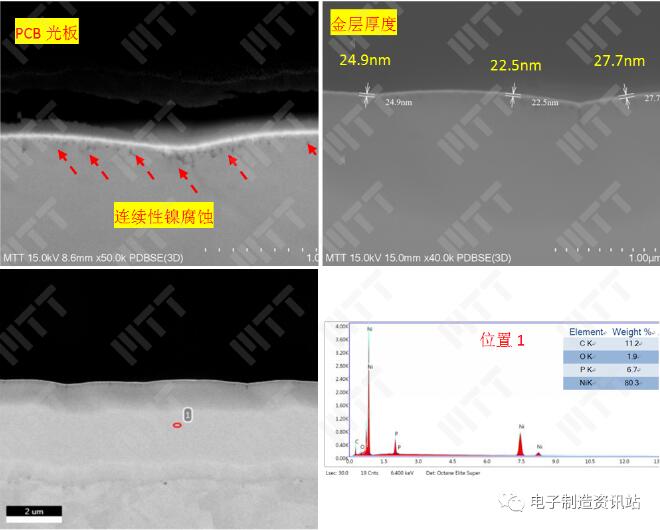

剖面分析：如圖8所示，焊盤切片后截面形貌觀察及成分分析顯示：①焊盤鍍層局部位置發現明顯鎳腐蝕現象，局部發現連續性鎳腐蝕形貌；②金層厚度22.5nm~27.9nm，厚度偏??；③鎳層P含量為6.7wt%，屬低磷范圍。

備注：IPC-6012C-2010 剛性印制板的鑒定及性能規范標準中要求，ENIG焊盤浸金層厚度最小50nm。

圖8. PCB光板焊盤切片后截面形貌觀察及金層厚度測量結果

三、總結分析

首先對芯片脫落界面進行光學檢查，結果顯示：芯片焊點脫落界面平整，焊錫主要?dú)埩粲谛酒瑐?cè)，焊盤側光滑，殘錫較少；脫落焊點周圍疑似助焊劑殘留跡象，脫落界面未見明顯異物殘留。

脫開界面表面分析結果顯示：芯片多數焊點脫開界面靠PCB側IMC與Ni-P之間，脫開界面平整，呈現脆性斷裂特征，脫開界面未見明顯異常元素存在；放大后，焊盤表面疑似輕微Ni腐蝕裂紋存在；個別引腳焊盤局部金層未溶，說明焊盤潤濕性較差。少數焊點脫開界面位于靠引腳側焊錫與IMC之間，界面形貌及成分未見明顯異常。

脫開界面剖面分析結果顯示：芯片焊點脫開界面主要位于靠PCB側IMC與Ni-P層之間，脫開界面平整，呈脆性斷裂特征；該脫開界面，IMC生成形貌、成分異常，局部無明顯IMC生成，即IMC生成不連續，故靠PCB側界面無法形成正常的冶金結合層，最終導致焊點異常脫開。PCB板（OK）樣品PCB側界面，IMC形貌異常，厚度不均，厚度平均值0.926μm，厚度偏薄，同樣存在開裂的風險。

PCB光板分析結果顯示：①褪金前，焊盤表面探測到C、O、P、Au、Ni元素，未見異常元素存在，褪金后，鎳層表面局部發現輕微腐蝕裂紋現象；②焊盤切片后截面局部位置發現明顯鎳腐蝕現象，局部發現連續性鎳腐蝕形貌；③金層厚度22.5nm~27.9nm，厚度偏??；④鎳層P含量為6.7wt%，屬低磷范圍。

四、結論與建議

芯片異常脫落的原因主要為靠PCB側IMC生成異常所致，表現為IMC形貌、成分異常，厚度不均，厚度偏薄，導致界面無法形成正常的冶金結合層，最終導致焊點異常脫開。

IMC生成異常主要與PCB光板鍍層質量有關：①鎳層存在腐蝕異常；②金層厚度偏薄。

建議：

1. 嚴格管控PCB化鎳浸金工藝制程，避免鎳層腐蝕異常；

2. 適當提高PCB焊盤金層厚度。
