引言



大多數電子元器件失效的主要原因?yàn)樵骷?nèi)部電路與參考地之間存在不同電位形成短路狀況，產生過電流而造成元器件損壞，即EOS損傷。元器件的結構設計、生產工藝、儲存運輸?shù)榷加锌赡苤缕洚a(chǎn)生EOS失效，且難以從表面觀察出來。



本文以芯片燒毀失效為例，通過無損檢測、缺陷定位、開封檢查、切片分析等方法，分析芯片失效原因與機理，并提出改善建議。



一、案例背景



終端用戶反饋機器有SIM卡無信號，無法連接網絡。該機器生產后測試功能正常，在倉庫放置一段時間后失效，初步分析是PA物料本體不良，異常是PA的供電pin損壞?，F(xiàn)進行測試分析，查找其失效原因。



二、分析過程



1. 失效現象確認

測試電容的阻值，可以確認其PCBA上PA芯片的失效現象，因此對失效樣品電容兩端的阻值進行測試，確認失效現象。

測試結果顯示：失效樣品電容兩端的阻值接近短路，與功能正常PCBA電容兩端阻值存在明顯差異，說明失效PCBA芯片短路失效。



2. 外觀檢查

為確認失效PCBA上PA芯片外觀是否存在明顯異常，去除失效PCBA上PA芯片外圍的屏蔽盒后對其進行外觀檢查。

檢查結果顯示：未發現失效PCBA上PA芯片外觀存在裂紋、破損、金屬遷移等異?，F(xiàn)象。



3. X-ray檢查

為確認失效芯片內部是否存在明顯異常，對失效芯片進行X-ray檢查。

檢查結果顯示：失效芯片底部焊盤都存在焊接不飽滿的現象，芯片底部焊盤是起散熱作用的，底部焊盤不飽滿可能會引起芯片散熱不良；失效芯片內部結構與功能正常芯片內部結構一致，未發現明顯異常。

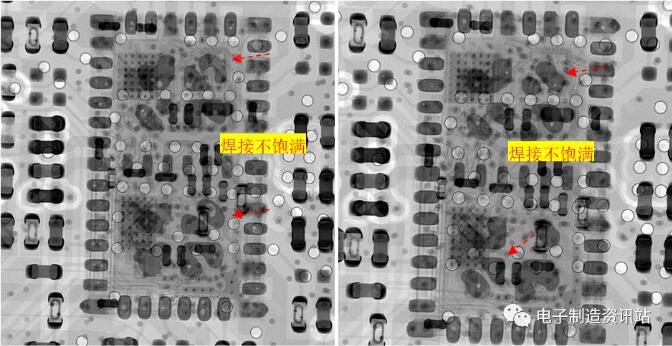

圖1. 失效芯片X-ray檢查形貌



4. 超聲掃描

為確認失效芯片內部是否存在明顯的分層現象，對失效芯片進行超聲掃描。

掃描結果顯示：對比未使用芯片，失效芯片內部都發現有分層現象（右側為未使用芯片聲掃圖）。

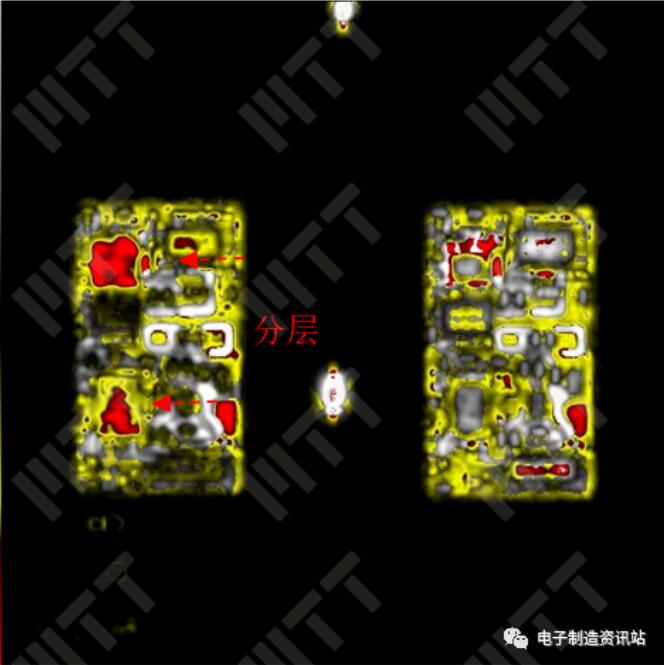

圖2. 失效芯片超聲掃描形貌



5. 缺陷定位

前面分析可知：失效芯片存在短路現象，為確認芯片內部的短路位置，利用Thermal EMMI熱點定位技術對多個失效芯片進行定位分析。

定位結果顯示：

（1）失效芯片上均發現異常熱點，熱點位置都位于同一個位置，說明失效芯片短路位置為同一個位置；

（2）通過對比X-ray圖，推測失效芯片都為內部同一個芯片有短路現象。

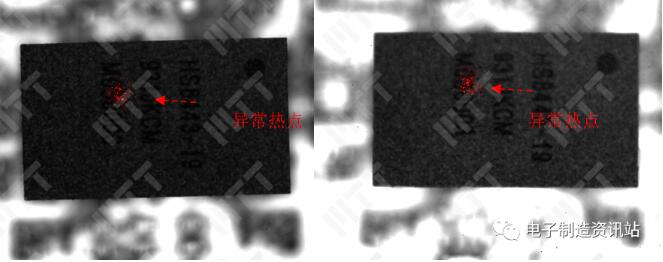

圖3. 失效芯片熱點定位形貌

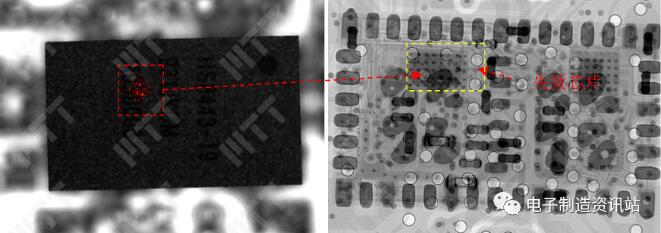

圖4. X-ray與熱點定位對比圖



6. CT掃描

為確認失效芯片內部短路位置是否存在明顯異常，切割下失效芯片進行CT掃描。

掃描結果顯示：失效芯片熱點位置的芯片內部都發現疑似燒毀現象，芯片內部走線、載板都未發現明顯異常，但部分失效芯片在疑似燒毀位置都存在銀漿缺失的現象。

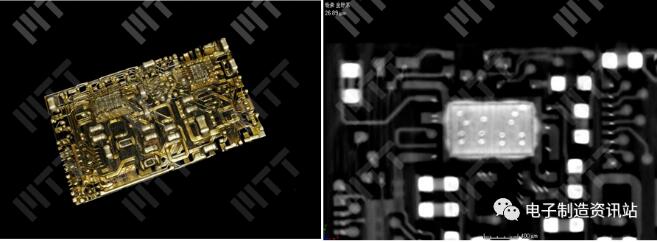

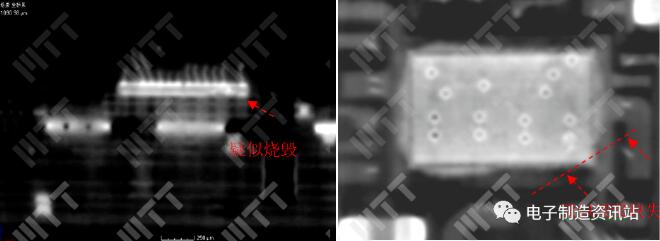

圖5. 失效芯片CT掃描形貌



圖6. 未使用芯片CT掃描形貌

7. 開封觀察

為確認芯片內部是否存在明顯燒毀的現象，對多個失效芯片進行開封觀察。

觀察結果顯示：

（1）失效芯片內部都發現有燒毀現象，燒毀位置也一致，說明為同一種失效模式，為EOS燒毀；

（2）失效芯片內部其他功能芯片未發現燒毀現象，內部載板也未發現明顯的金屬殘留。

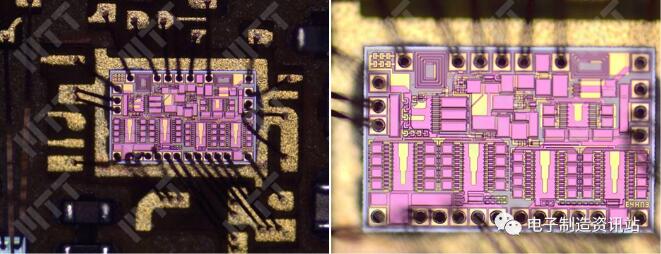

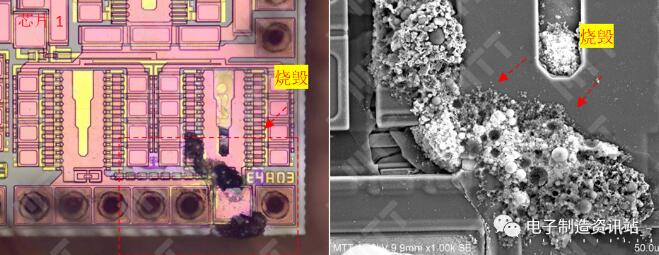

圖7. 失效芯片開封后形貌



圖8. 未使用芯片開封后形貌



8. 切片分析

為確認失效芯片內部是否存在金屬遷移或其他異常，對部分失效芯片、功能正常芯片、未使用芯片進行切片分析，切片到失效芯片燒毀位置。

切片結果顯示：

（1）失效芯片內部有芯片燒毀，燒毀位置伴隨著裂紋及樹脂層碳化，應是燒毀導致的，燒毀位置一致，因此都屬于同一種失效模式，屬于EOS燒毀；

（2）失效芯片燒毀區域底部都存在銀漿填充存在缺失；功能正常芯片該區域同樣存在銀漿少量缺失的現象，缺失主要集中在GND引腳下方，失效芯片燒毀區域下方填充良好；銀漿缺失可能會導致該區域熱量集中，無法散熱，最終導致芯片EOS燒毀。

以上分析說明：芯片失效是由于芯片同一位置出現了EOS燒毀導致的，且燒毀區域底部銀漿都有缺失的現象，因此芯片內部出現EOS燒毀的可能原因有①外部存在過電應力；②底部銀漿缺失導致芯片散熱不良，該區域熱量累積，最終導致芯片EOS燒毀失效。

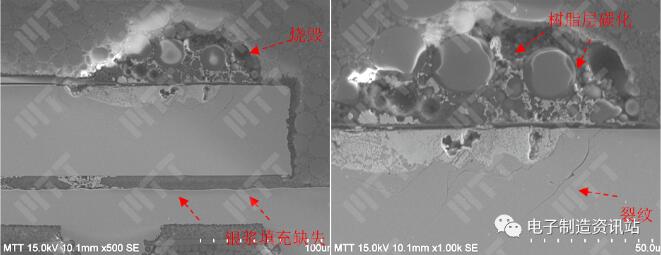

圖9. 失效芯片切片形貌

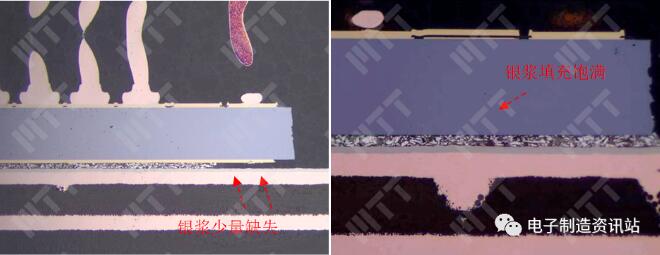

圖10. 功能正常失效芯片、未使用芯片切片形貌



9. 電應力排查

前面分析可知：芯片內部因出現了EOS燒毀導致的失效，且燒毀的位置為同一位置，因此對PCBA上電應力進行排查分析。

（1）芯片燒毀位置邊沿的兩個鍵合絲之間，通過CT掃描圖可知最右側鍵合連接到了載板，因此應屬于芯片的GND，另外跟鍵合芯片內部通孔、走線最終連接到外圍的VCC2-2，而VCC2-2的供電端為VAP-VCC2；

（2）對失效PCBA更換未使用芯片后測試VAP-VCC2電壓，打開4G移動數據及打開WIFI未發現明顯異常波形，且PCBA工作正常，因此芯片是由于底部銀漿缺失，引起的局部散熱不良，最終導致EOS燒毀的可能性較大。

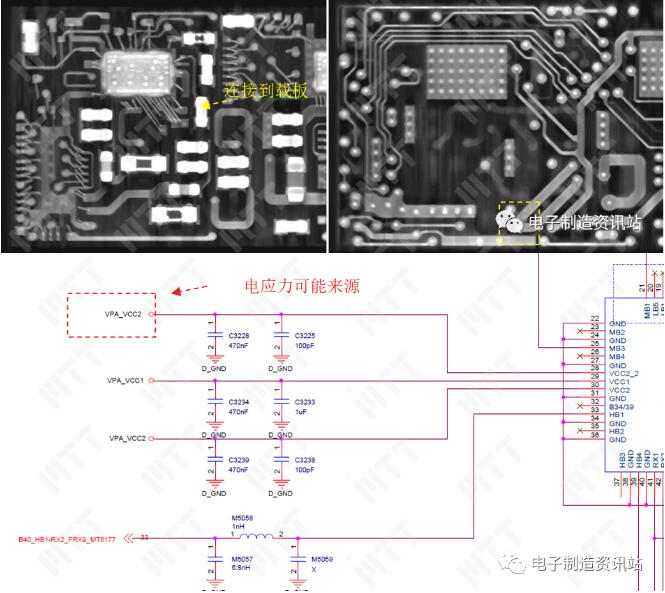

圖11. 電應力來源示意圖

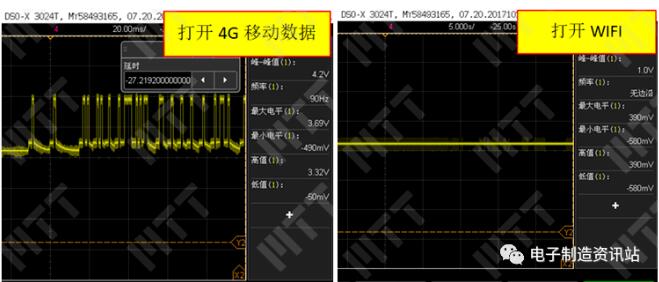

圖12. 失效PCBA更換未使用芯片后VAP-VCC2引腳電壓



三、總結分析



通過測試發現失效芯片內部存在短路現象；外觀檢查未發現失效芯片表面存在明顯的破損、裂紋、金屬遷移等異?，F(xiàn)象；



X-ray檢查未發現失效芯片內部結構存在明顯異常，但底部焊接焊盤存在焊接不飽滿、不完整的現象，底部焊盤是起散熱作用的，焊接不飽滿，會導致芯片不能有效散熱；



超聲掃描確認失效芯片都存在分層的現象，而后續的分析可知失效芯片表面都存在燒毀現象，因此分層可能是由于芯片燒毀、樹脂層碳化引起的；



通過缺陷定位，確認失效芯片內部同一個功能芯片失效導致；通過CT掃描確認該功能芯片存在疑似燒毀的現象，且在燒毀區域都發現芯片銀漿粘接存在缺失；



通過開封觀察確認失效芯片內部存在燒毀現象，燒毀位置位于功能芯片同一個位置，因此應屬于同一種失效模式，通過燒毀形貌判斷應屬于EOS燒毀失效；



通過切片分析發現失效芯片都為同一個區域存在燒毀導致的失效，通過切片確認多個失效芯片燒毀區域都存在銀漿填充缺失的現象，未使用芯片銀漿填充良好。



通過電應力排查可知，失效PCBA更換正常芯片后，PCBA正常工作，打開4G移動數據時VAP-VCC2供電電壓未發現異常，可排除因過電應力導致的芯片失效。



此次失效芯片為大功率發熱芯片，本身功耗大，內部燒毀晶元位置專門做了基板通孔散熱處理，銀漿缺失將導致熱量分布不均勻，局部熱量累積，因此芯片內部同一區域出現EOS燒毀的可能原因有：

①外存在過電應力，通過電應力排查，未發現過壓現象，可排除因過電應力導致的芯片失效；

②熱擊穿導致芯片失效，通過切片發現失效芯片都存在銀漿缺失現象，這將導致芯片工作時熱量累積、散熱不良，最終出現燒毀。



四、結論與建議



綜上所述，芯片失效直接原因?yàn)閮?nèi)部晶圓出現EOS燒毀，而晶圓出現EOS燒毀的原因?yàn)閮?nèi)部銀漿缺失，引起芯片內部局部散熱不良，熱量累積最終導致的燒毀。



改善建議

（1）加強芯片的來料檢驗；

（2）改進芯片焊接工藝，使芯片底部有效散熱。
