引言



吹孔是指插件過波峰焊時，孔內氣體因高溫而從焊錫中噴出，使焊錫中形成的空洞。因高溫高濕、鍍層質量、有機污染物等原因造成的插件焊點吹孔，常導致PCBA焊接不良，影響產品可靠性。



本文以PCBA焊點吹孔不良為例，通過CT檢測、表面分析、切片分析與可焊性測試等方法，分析其失效原因，并提出改善建議。



一、案例背景



某PCBA波峰焊過程中插件焊點出現吹孔現象，初步分析確認孔內上錫不良?，F(xiàn)進行測試分析，查找PCBA焊點吹孔的原因。



二、分析過程



1. 外觀檢查

對PCBA吹孔焊點進行光學檢查。不良成品個別插件焊點觀察到吹孔異常，PCB孔環表面局部呈現潤濕不良特征，無明顯焊錫殘留。

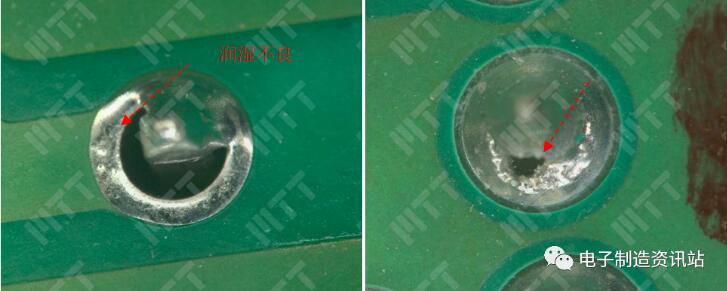

圖1. PCBA焊點光學檢查典型照片



2. CT分析

為觀察焊點內部狀況，利用CT斷層掃描技術對PCBA 不良樣品進行透視檢查，NG1樣品個別焊點內部局部無焊錫填充；NG2樣品個別插件焊點內部存在較大空洞，空洞分布位置無明顯規律性。

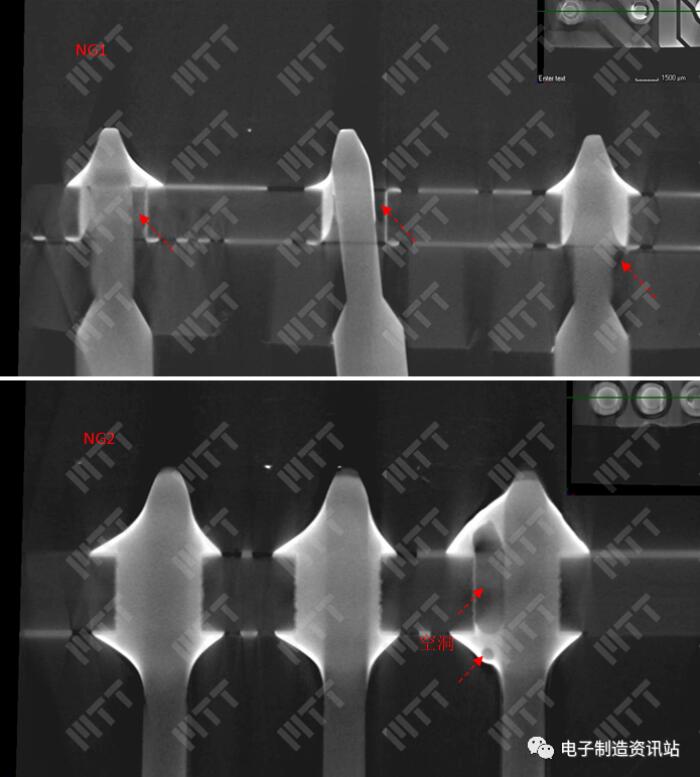

圖2. PCBA樣品CT掃描圖片



3. 表面分析

對不良成品吹孔不良表面進行觀察分析，不良成品孔環附近表面疑似存在助焊劑殘留，孔邊緣阻焊表面發現少量點狀異物，主要成分為Sn/C/O/Br/Cl等元素。

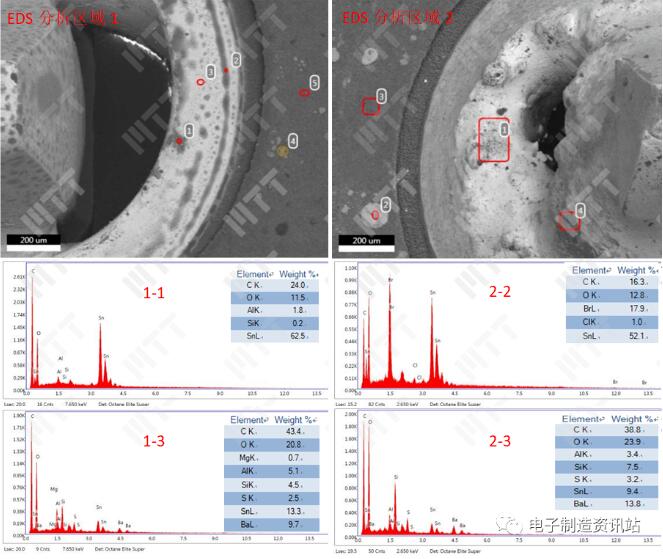

圖3. NG不良焊點表面形貌及EDS成分分析譜圖



4. 剖面分析

為了觀察焊點內部狀況，對不良焊點進行切片分析，結果如下：

NG1：①吹孔異常焊點插件側焊錫呈潤濕鋪展狀態，通孔側局部鍍層合金化異常，尤其拐角處更為嚴重，呈現潤濕不良特征；②通孔錫鍍層局部結構異常，光鏡下顏色發黑，探測到異常硫元素、較高含量氧元素。

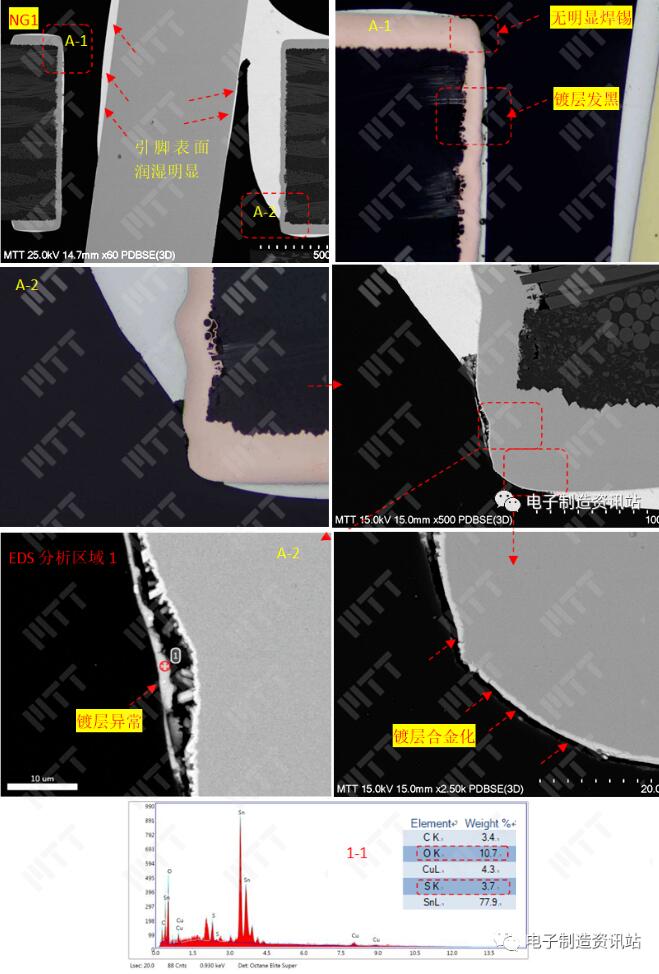

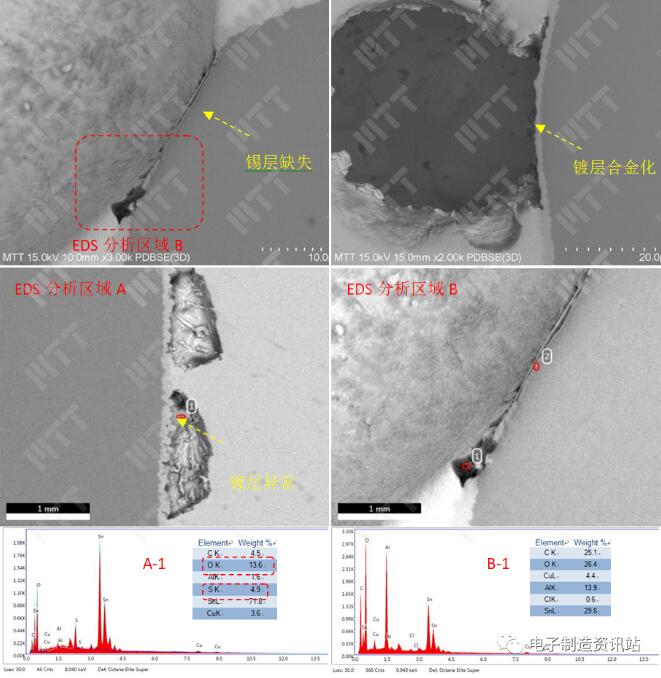

圖4. NG1 不良焊點切片后金相及SEM+EDS分析結果



NG2：①異常焊點垂直切片后，內部存在較大空洞；②插件Pin針棱角處存在鍍層合金化現象，而其他位置有明顯潤濕情況，后續通過可焊性測試進行驗證。



圖5. NG2不良焊點切片后金相及SEM+EDS分析結果



孔徑及引腳尺寸測量：NG樣品孔徑與器件引腳間隙設計滿足IPC-2222A -2010 剛性有機印制板設計分標準要求。

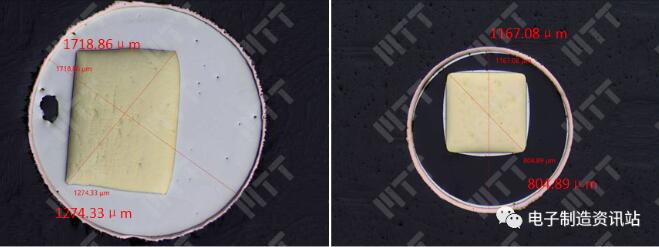

圖6. 焊點水平切片后截面尺寸測量結果



5. 來料分析

5.1 來料表面分析

對來料插件及PCB焊盤表面進行顯微觀察分析，焊盤表面錫層均發現合金化現象，且通孔拐角位置均發現含硫污染物，個別區域還發現少量氯元素。

插件PIN表面除少量點狀污染物外，未見異?，F(xiàn)象，污染物未檢測到異常元素存在。



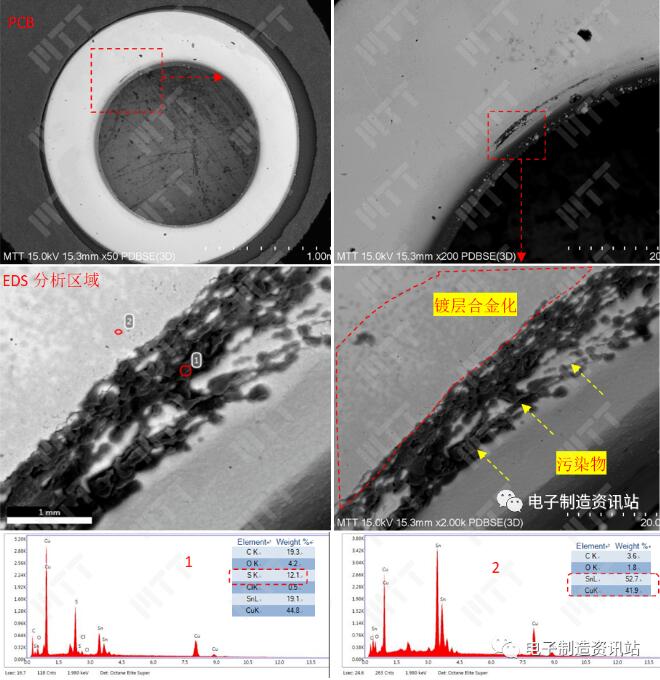

圖7. 來料PCB表面形貌及EDS成分譜圖

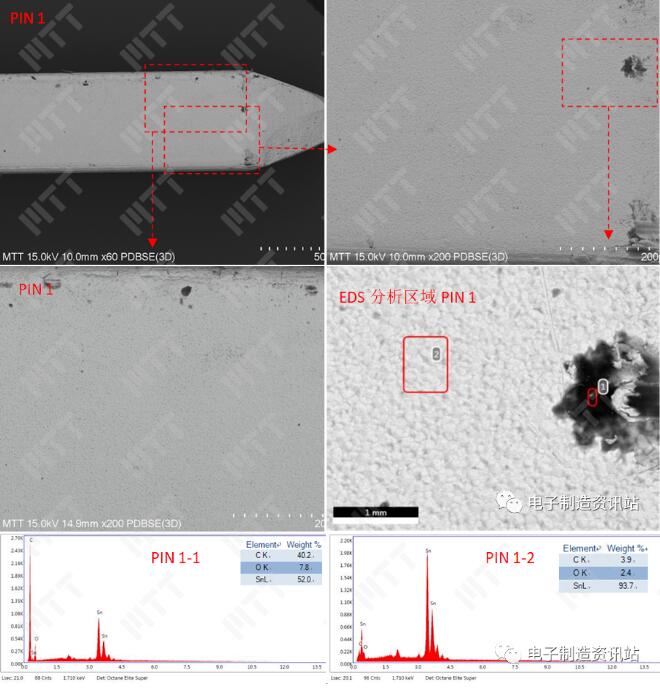

圖8. 來料插件引腳表面形貌及EDS成分譜圖



5.2 來料PCB剖面分析

對來料PCB的通孔切片后，進行顯微觀察分析， PCB通孔剖面發現鍍層不均勻，局部合金化嚴重；局部區域顏色發黑，同樣探測到異常硫元素、較高含量氧元素，與表面分析污染物成分一致。



圖9. 來料PCB剖面形貌及EDS成分譜圖



6. 可焊性測試

參考IPC相關標準分別對PCB光板及插件原物料進行可焊性驗證， PCB光板浸焊切片后，發現孔內存在大小不一的空洞，空洞位置鍍層探測到硫、氧等元素，與失效樣品切片結果一致。

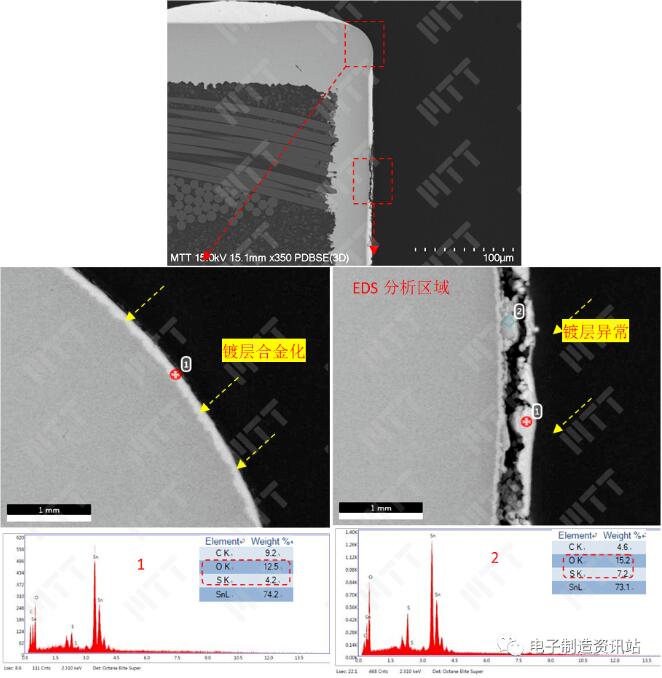

圖10. PCB光板浸焊后剖面形貌及EDS成分譜圖



插件原物料：插件引腳浸焊后，表面潤濕完好；通過切片金相觀察分析未見異常。

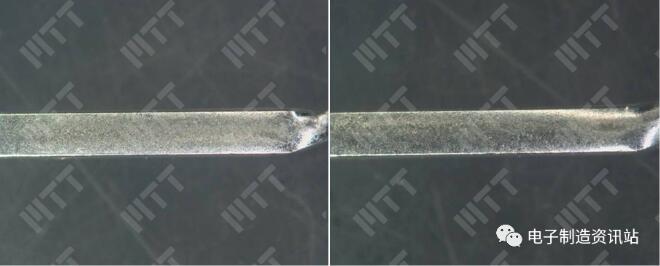

圖11. 插件引腳浸錫后外觀照片

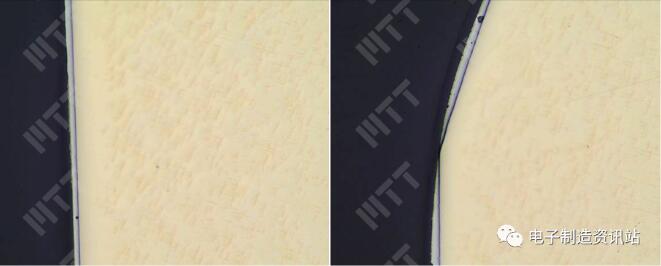

圖12. PIN 1浸焊后切片截面金相照片



三、總結分析



對焊點進行外觀檢查發現，嚴重吹孔成品PCB孔環表面局部呈現潤濕不良特征及無明顯焊錫殘留現象。對焊點進行CT斷層掃描發現，多個焊點內部存在不上錫或較大空洞，空洞分布無明顯規律性。



吹孔焊點剖面分析結果顯示：①通孔局部鍍層存在明顯合金化現象，尤其上、下拐角處更為嚴重，合金化位置潤濕不良；②通孔局部鍍層存在結構異常（顏色發黑、鍍層缺失），顏色發黑區域探測到異常硫元素、較高含量氧元素；③孔徑與器件引腳間隙設計滿足IPC-2222A -2010 剛性有機印制板設計分標準要求。



來料PCB表面分析顯示：來料PCB光板孔環表面錫層均存在合金化現象，且通孔拐角位置均發現含硫污染物現象，個別區域還發現少量氯元素。



來料PCB剖面分析顯示：PCB通孔鍍層不均勻，存在局部合金化及無錫層現象；鍍層存在局部結構異常，含有異常硫元素及較高含量的氧元素，與表面分析污染物成分一致。



插件Pin表面除少量點狀污染物外，未見異常現象，污染物未檢測到異常元素存在。



可焊性測試結果顯示：PCB光板浸焊切片后，發現孔內存在大小不一的空洞；插件Pin浸焊后，未觀察到明顯上錫不良現象。



四、結論與建議



綜上所述，PCBA插件焊點吹孔不良的原因包括：①PCB通孔鍍層局部存在嚴重合金化異常，降低了鍍層表面潤濕能力；②PCB鍍層結構異常（顏色發黑、鍍層缺失），且顏色發黑物質含硫、氧等異常元素。



改善建議

1. 嚴格控制PCB焊盤鍍層質量，避免鍍層合金化；

2. 排查PCB通孔表面含S污染物來源。
