引言

因結構設計、工藝缺陷等原因，導致MOS管焊接不良，進而導致組件導熱性能不良，影響整體設備的運行，降低產品使用可靠性。本文以MOS管組件焊接不良為例，通過顯微分析、切片分析、成分分析等方法，分析其焊接不良原因，并提出改善建議。

一、案例背景

模塊在汽車空調箱中工作，調速模塊突然提前溫?，F(xiàn)象（模塊未達到技術要求溫度時就提前停止工作），導致鼓風機無法工作。經過初步分析，MOS管組件內部焊接不良影響 MOS管與銅板熱傳遞，使 MOS管工作時的熱量不能有效的傳遞到銅板上。現進行測試分析，查找其焊接不良原因。

二、分析過程

1. 外觀檢查

對失效組件及正常組件焊點外觀進行光學檢查。失效組件及正常組件焊點潤濕完好，器件側及銅板側未見明顯潤濕不良現象。失效組件MOS管外側發現明顯溢錫現象，正常組件未見異?，F(xiàn)象。

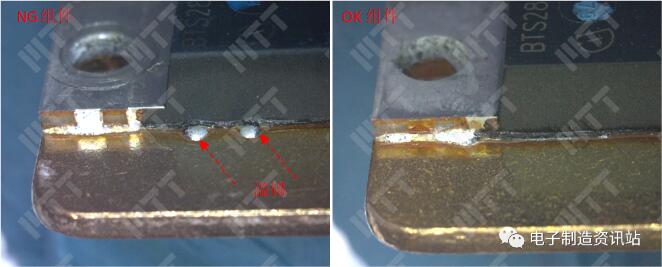

圖1. 失效組件及正常組件焊點外觀檢查照片

2. 剖面分析+顯微分析+成分分析

為了確認焊點內部焊接是否存在不良，對失效組件及正常組件焊點切片后，利用SEM+EDS對切片后截面進行觀察分析，結果如下：

NG組件：如焊接區域存在大面積的空洞，空洞所占比例大于50%。焊接界面兩側金屬間化合物IMC生成連續，器件側及銅板側均未發現潤濕不良現象，排除界面潤濕不良對焊點成型不良的影響；

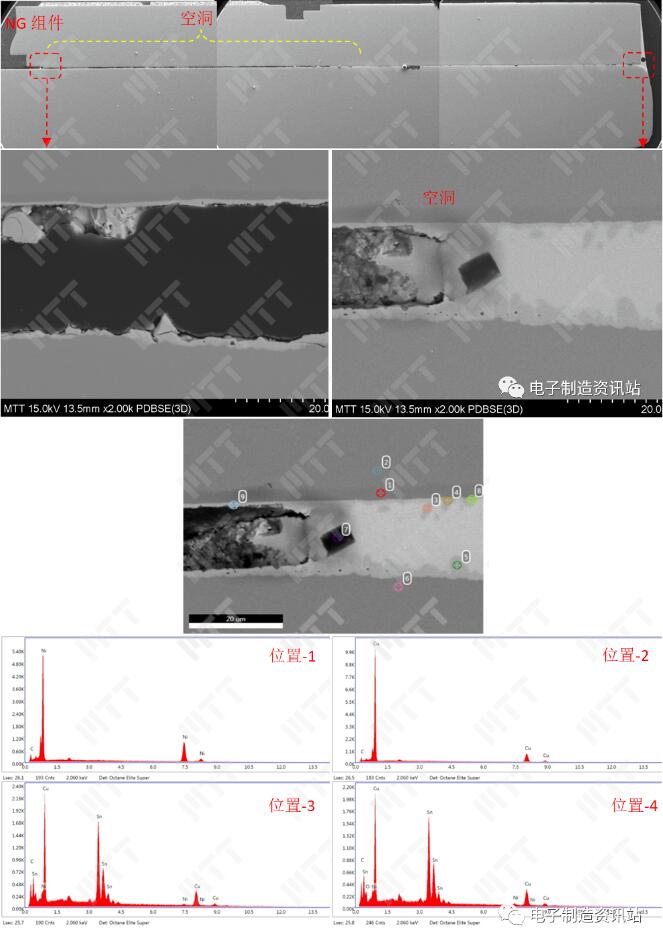

圖2. NG組件焊點切片后截面SEM圖片及EDS能譜圖

OK組件：焊接區域局部同樣存在空洞，但空洞面積較失效組件大幅減小。焊接界面金屬間化合物IMC生成連續，界面無潤濕不良現象。

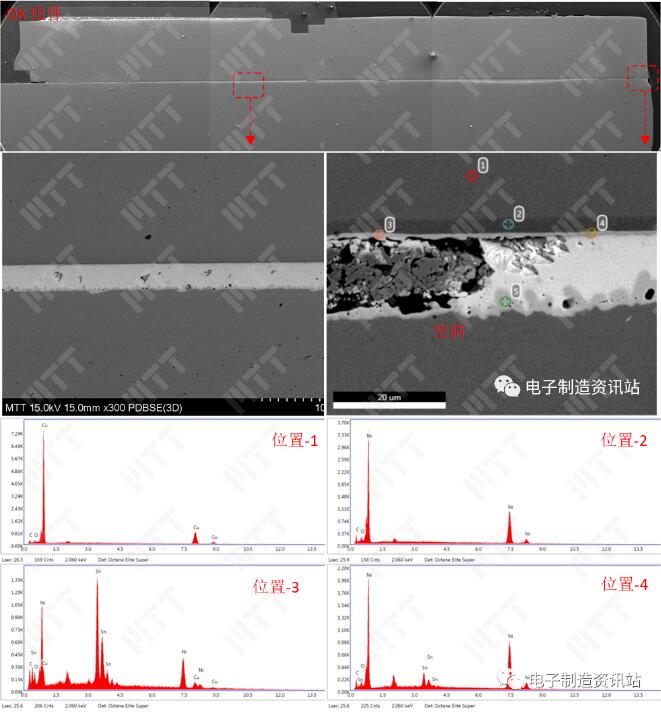

圖3. OK組件焊點切片后截面SEM圖片及EDS能譜圖

3. 剝離分析+顯微分析+成分分析

為了觀察失效組件焊點內部狀況，將失效組件焊點機械剝離后，利用SEM+EDS對剝離界面進行分析。

失效組件器件剝離后，界面大面積無明顯焊錫殘留，結果與剖面分析結果完全一致。無焊錫殘留區域除發現大量助焊劑殘留外，未發現異常元素存在。

以上結果表明，組件焊點不良原因排除異物影響，主要與焊點內部助焊劑無法及時排出有關。

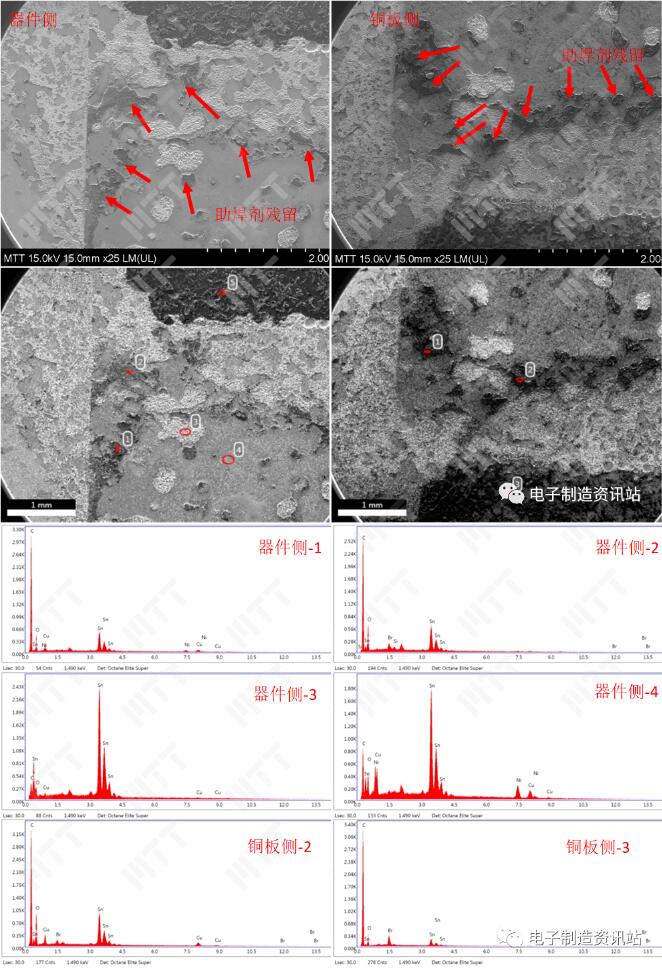

圖4. NG組件焊點剝離后界面SEM圖片及EDS能譜圖

三、總結分析

外觀檢查發現，失效組件及正常組件焊點潤濕完好，器件側及銅板側未見明顯潤濕不良。失效組件MOS管外側發現明顯溢錫現象，正常組件未見溢錫現象。

剖面分析結果顯示，失效組件焊接區域空洞率高于50%，焊接界面金屬間化合物IMC生成連續，器件側及銅板側均未發現潤濕不良現象，排除界面潤濕不良對焊接成型不良的影響；正常組件空洞率則明顯降低。焊接空洞不利于熱量的傳遞，故導致晶元結溫升高，導致溫度保護啟動。

為了觀察焊點內部狀況，對失效組件焊點進行剝離觀察，結果顯示：失效焊點剝離界面發現大面積無焊錫殘留現象，即空洞區域。無焊錫殘留區域發現大量助焊劑殘留。正常情況下，焊接過程中助焊劑會氣化揮發，如果焊接過程不利于氣體溢出，那么在焊接區域就會形成大面積孔洞，甚至將焊錫擠出。

本案屬于典型的大焊盤焊接工藝問題，與物料本身工藝適應性無關。

四、結論與建議

組件導熱性能不良的原因為窄間隙焊接過程中，助焊劑揮發產生氣體無法及時排出，導致熔融焊錫被氣體吹出焊點而形成大面積空洞缺陷，最終影響傳熱效率。此失效為工藝不良所致。

改善建議

窄間隙焊接，建議采用預置焊片焊接工藝或真空焊接工藝代替?zhèn)鹘y(tǒng)貼片回流焊工藝；優化鋼網開孔方式可以在一定程度上降低空洞率。
