點蝕竟會造成這么嚴重的后果？| 金屬部件腐蝕分析

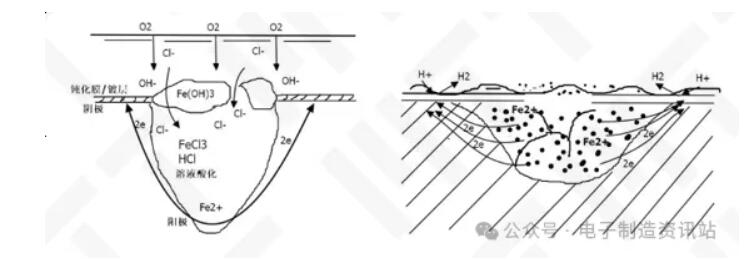

點蝕與剝落過程示意圖

點蝕源于鈍化膜或鍍層受Cl-離子侵蝕，形成微小局部腐蝕源。蝕孔內迅速活化，外部保持鈍化，構成活化-鈍化微電偶腐蝕電池。腐蝕產物累積使鍍層隆起鼓包。隨后，裸露鐵基體與鍍層構成腐蝕電池，加速橫向腐蝕?；w腐蝕削弱鍍層結合力，導致鍍層剝落。

本期美信檢測在某固定軸頭部切面發現生銹情況，通過外觀觀察，NG1、NG2固定軸斷面及與之裝配的扭簧上均呈現出明顯的紅褐色物質，這是典型的生銹腐蝕跡象。為了精準判定失效原因，我們將采用專業且詳盡的檢測分析方法，包括但不限于化學成分分析、顯微組織觀察等，綜合評估腐蝕發生的條件、機制及影響因素。

測試分析

1 低倍觀察

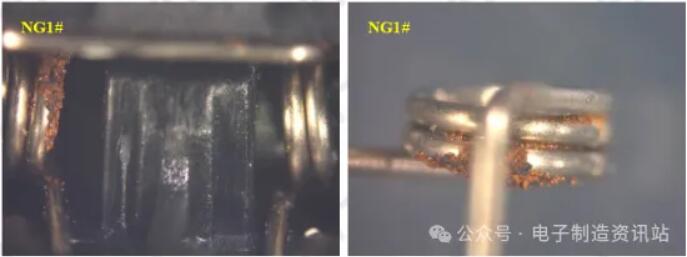

圖1為表面低倍圖。NG1固定軸端面、軸桿以及扭簧表面均有明顯腐蝕，其中扭簧腐蝕產物堆積明顯。

圖1. NG1表面扭簧低倍觀察圖

2 紅外分析

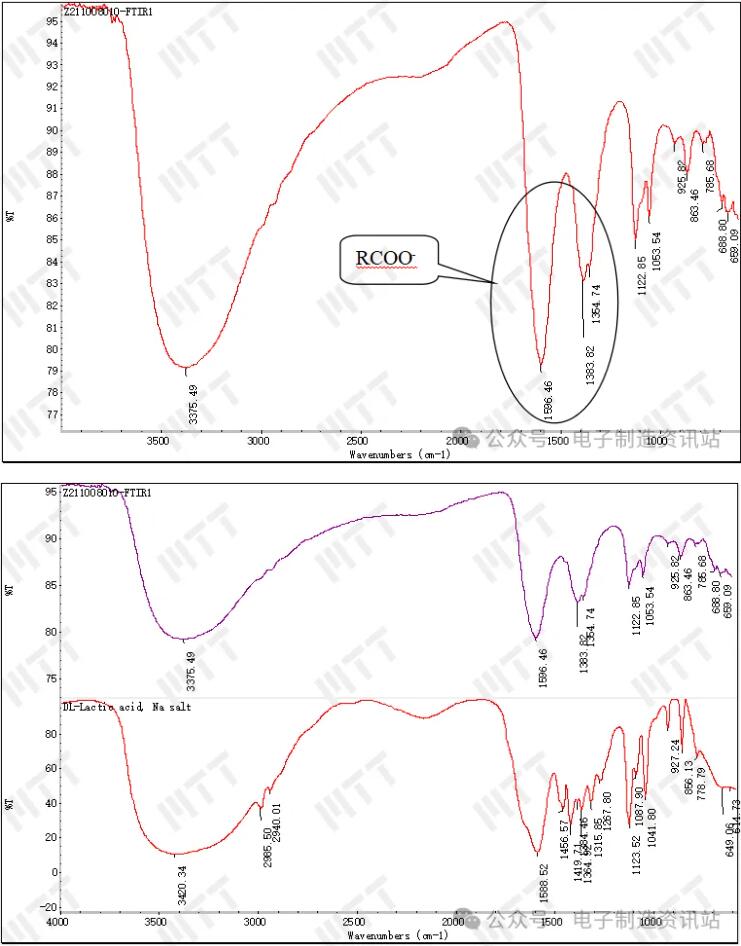

取NG2異物進行FTIR測試，結果顯示在腐蝕區域中檢測到異物譜圖與乳酸鹽擬合良好。乳酸鹽中的RCOO-有機酸鹽特征吸收峰出現在1580 cm-1、1430 cm-1附近，說明吸收峰左移源自除乳酸鹽外，還存在鹵化物腐蝕產物的存在。在腐蝕區域中檢測到乳酸鹽成分存在，乳酸鹽是汗液中常見物質。能譜檢測出Cl元素，腐蝕區域中存在汗液污染的可能性較高。

圖2. NG2異物紅外分析圖

3 表面分析

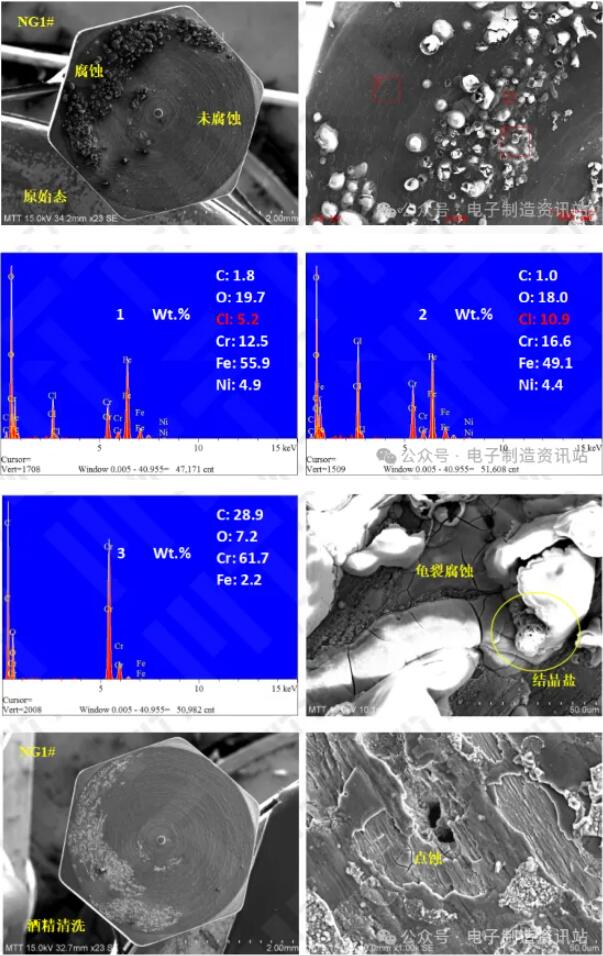

腐蝕呈局部分布，腐蝕產物呈鼓泡狀、龜裂狀、結晶鹽狀。能譜分析可知，被腐蝕處含有明顯Cl元素，含量高達11%。固定軸材質為含元素Fe/Cr/Ni的不銹鋼材料，鍍層主元素為Cr/C/O。

圖3. NG1固定軸端面微觀形貌與能譜圖

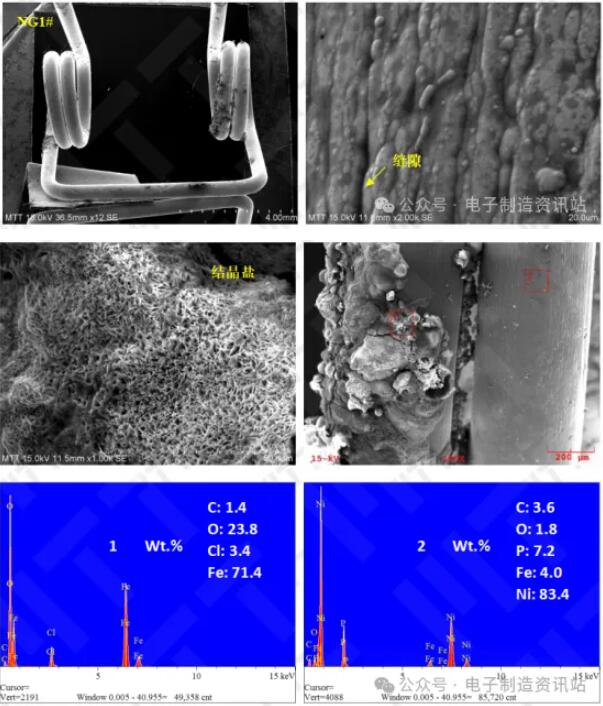

圖4為NG1扭簧表面微觀形貌與能譜圖。由圖可知，表面腐蝕產物堆積，可見結晶鹽態。能譜分析可知，扭簧被腐蝕處含有明顯Cl元素，含量至3.4%。其他主元素為Fe/O，基材為碳鋼。未腐蝕處鍍層為NiP層，鍍層可見縫隙缺陷。

圖4. NG1扭簧表面微觀形貌與能譜圖

4 成分分析

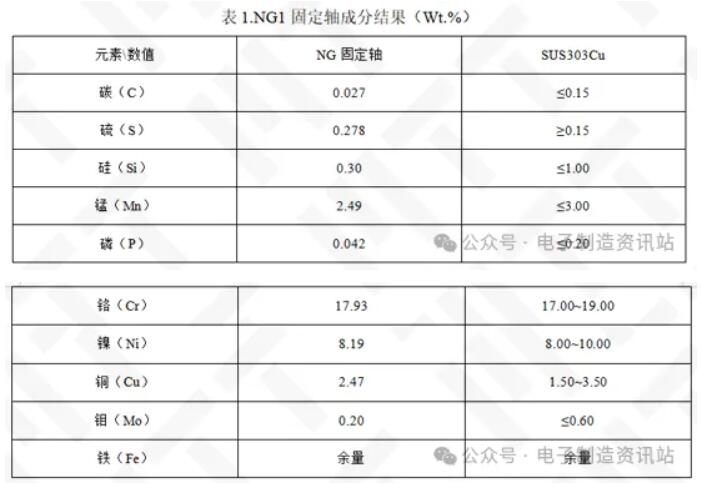

取NG1固定軸去鍍層后進行成分分析，如表1所示。由表可知，NG1固定軸為含銅的易切削不銹鋼。成分符合JIS G4303-2021標準中牌號SUS303Cu限值要求。

5 金相分析

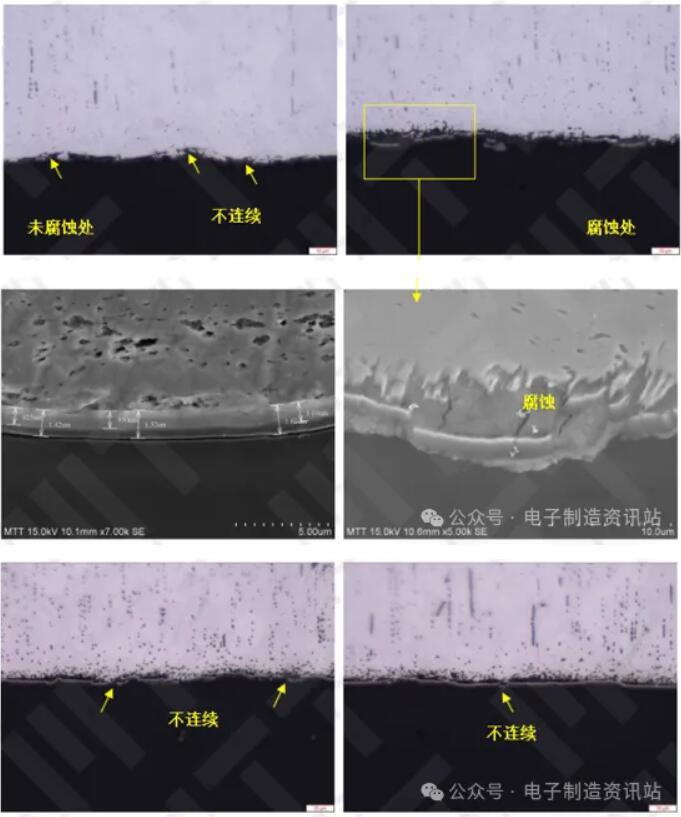

從圖5 NG1#固定軸端面軸向組織微觀與能譜圖中可知，組織可見較多顆粒狀與長條狀MnS夾雜物。未腐蝕端面可見鍍層，鍍層由兩部分組成，亮色的內層為高Cr層，灰色外層為Cr/C/O層，總厚度約為1.52μm。固定軸端面較粗糙，鍍層局部斷續，腐蝕端面可見腐蝕產物將鍍層鼓包。NG1#為奧氏體，有部分呈孿晶以及碳化物。

圖5. NG1固定軸端面軸向組織微觀與能譜圖

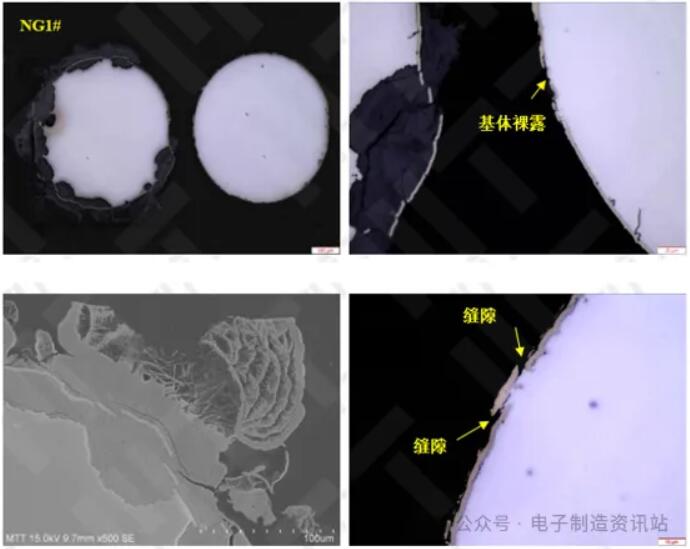

圖6為NG1扭簧橫向組織微觀圖。由圖可知，扭簧發生較嚴重的腐蝕，基體腐蝕嚴重，鍍層被腐蝕產物鼓包、斷裂。未腐蝕鍍層局部可見未完全覆蓋基體以及縫隙缺陷，使基體裸露。

圖6. OK1扭簧橫向組織微觀圖

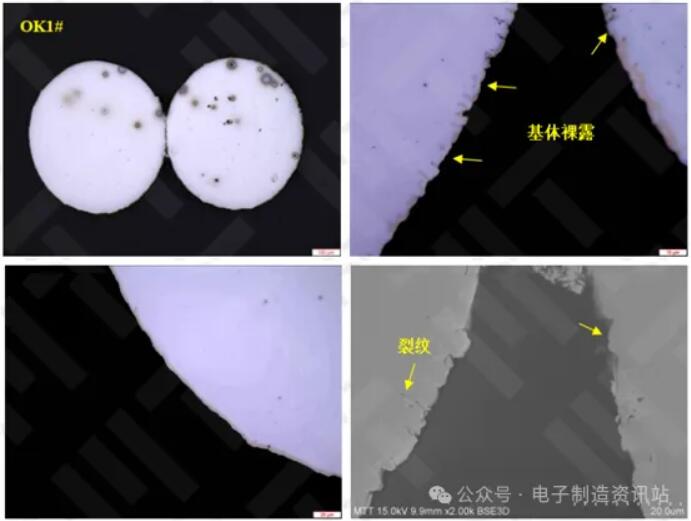

圖7為OK1扭簧橫向組織微觀圖。由圖可知，鍍層局部可見未完全覆蓋基體以及縫隙缺陷，基體裂紋處可見鍍層表明鍍前裂紋存在，鍍層質量較差，使基體裸露。

圖7. OK1扭簧橫向組織微觀圖

結論

1、支架失效模式為腐蝕失效。

2、外來含Cl污染物是導致支架腐蝕失效的直接原因。

3、鍍層局部斷續，質量較差是腐蝕失效的促進因素，也是導致腐蝕過早發生的主要原因。
