電線電纜的主成分定性、熱重分析和差熱分析
2015-12-18 瀏覽量：4559
本案例應(yīng)客戶要求，檢測線材的主成分定性、并進行熱重分析和差熱分析，以確定其是否符合產(chǎn)品的生產(chǎn)要求。
1. 主成分定性

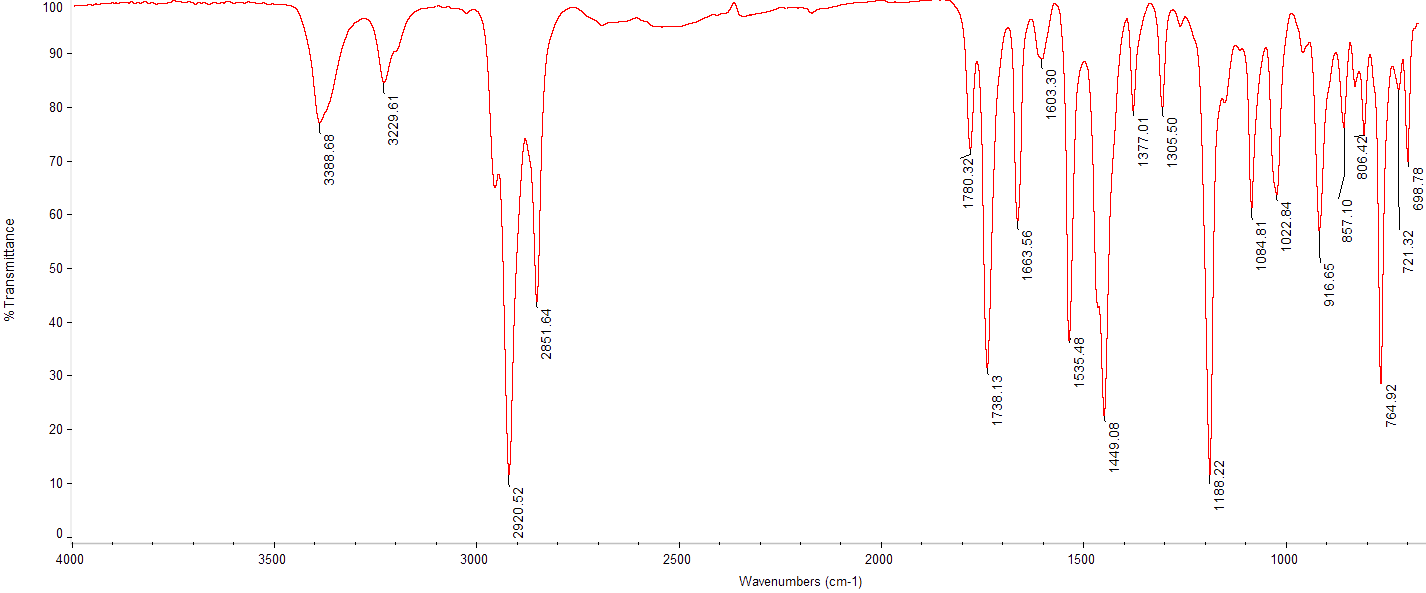

在23±2℃，50±5%R.H環(huán)境下，使用傅里葉變換紅外光譜儀(Thermo Nicolet iN10),根據(jù)標準GB/T 6040-2002 紅外光譜分析方法通則對樣品進行測試，測試曲線如圖：
由樣品紅外光譜結(jié)果可知，3000~2800cm-1為飽和C-H的伸縮振動區(qū)域，C=O伸縮振動的吸收在1738.13cm-1、1780.32 cm-1、1663.56 cm-1。1603.30cm-1處為苯環(huán)骨架振動，1449.08 cm-1處為-CH3剪切扭曲變形振動吸收峰。1188.22cm-1處為-CO伸縮振動吸收峰， 764.92cm-1及698.78 cm-1處為苯環(huán)上CH面外彎曲振動吸收，721.32cm-1處為(CH2)n彎曲振動吸收峰。通過比較樣品圖譜與標準圖譜可知，樣品的主成分為聚烯烴。
2. 熱重分析
在23±2℃，50±5%R.H環(huán)境下，使用熱重分析儀根據(jù)標準ISO 11358-1:2014 塑料高聚物熱量的分析法（TG）第1部分：一般原則對樣品進行檢測。

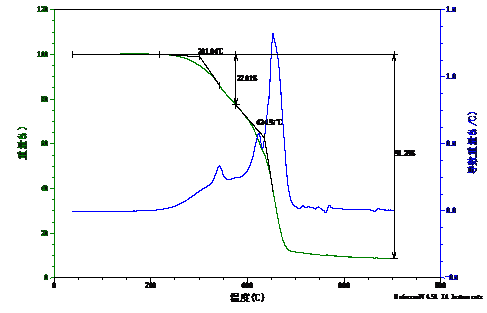

在調(diào)試儀器后，取適量樣品置于坩堝內(nèi)，使用儀器自帶稱取功能稱取樣品質(zhì)量，在以10 ºC /min的速率從室溫升溫到700℃的條件下，測得樣品的熱重曲線為：
3. 差熱分析
在23±2℃，50±5%R.H的環(huán)境下，使用差熱分析儀，根據(jù)標準ISO 11357-3:2011 塑料差示掃描量熱法（DSC）第3部分:熔融和結(jié)晶溫度及熱焓的測定對樣品進行檢測。

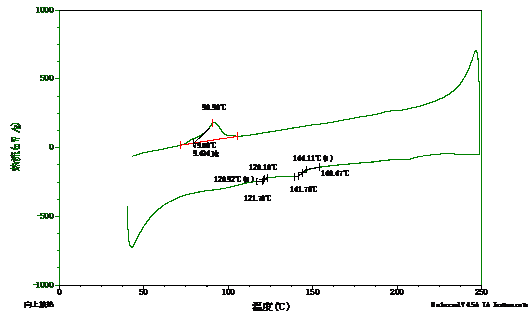

在維護儀器后，裝入兩個空白坩堝進行基線測量，設(shè)置合適的氣體壓力與溫度閾值和初始氣體流量等參數(shù)，取適量樣品于分析天平上稱取質(zhì)量后，放入坩堝內(nèi)封蓋，置于爐體內(nèi)，以10 ℃/min的速率從室溫升溫到250℃再降到室溫，測得樣品的測試曲線如圖：
綜上主成分定性、TGA、DSC的測試數(shù)據(jù)進行分析，樣品的主成分為聚烯烴，填料含量約為9%，熱性能數(shù)據(jù)符合行業(yè)要求與使用條件，樣品測試結(jié)果滿足客戶批量生產(chǎn)的需求。
美信檢測作為專業(yè)的第三方檢測機構(gòu)，可有效地協(xié)助生產(chǎn)商及經(jīng)銷商等客戶及時了解產(chǎn)品質(zhì)量，對其產(chǎn)品可靠性提出建議，提升產(chǎn)品良率及可靠性，提升產(chǎn)品競爭力，并且可以通過失效分析檢測查找產(chǎn)品失效的根本原因，提供產(chǎn)品及工藝改進意見，也可為司法仲裁提供依據(jù)。致力于幫助客戶解決在產(chǎn)品研發(fā)、生產(chǎn)、貿(mào)易等環(huán)節(jié)遇到的各種與材料相關(guān)的工程、科學(xué)和技術(shù)問題。
***** 結(jié)束 *****
MTT（美信檢測）是一家從事材料及零部件品質(zhì)檢驗、鑒定、認證及失效分析服務(wù)的第三方實驗室，網(wǎng)址：www.baoxiande.cn，聯(lián)系電話：400-850-4050。
- 了解更多
- 資質(zhì)證書
- 專家介紹
- 聯(lián)系我們
- 聯(lián)系我們
深圳美信總部
熱線：400-850-4050
郵箱：marketing@mttlab.com
蘇州美信
熱線：400-118-1002
郵箱：marketing@mttlab.com
北京美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
東莞美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
廣州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
柳州美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
寧波美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
西安美信
熱線：400-850-4050
郵箱：marketing@mttlab.com
