1.簡介

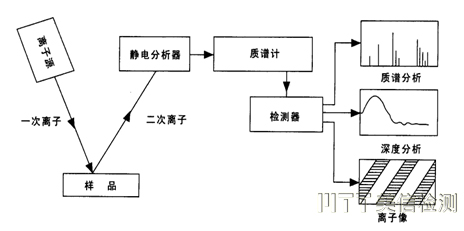

二次離子質譜儀（secondary ion mass spectroscopy，簡稱SIMS），是利用質譜法分析初級離子入射靶面后，濺射產生的二次離子而獲取材料表面信息的一種方法。二次離子質譜儀分析對象包括金屬及合金、半導體、絕緣體、有機物、生物膜等，應用領域包括化學、物理學和生物科學等基礎研究，并已遍及到微電子學、材料科學、催化、薄膜等領域。

2.原理

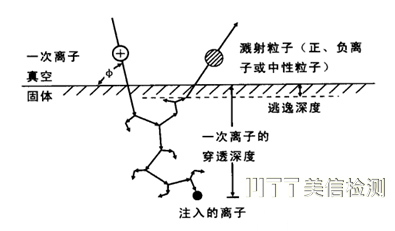

樣品表面被高能聚焦的一次離子轟擊時，一次離子注入被分析樣品，把動能傳遞給固體原子，通過層疊碰撞，引起中性粒子和帶正負電荷的二次離子發生濺射，根據濺射的二次離子的質量信號，對被轟擊樣品的表面和內部元素分布特征進行分析。

3.樣品、輸出參數和應用

樣品：

  （1）晶態或非晶態固體，表面經修飾的固體、或具有沉積薄膜或鍍層的基底，樣品表面最好是平坦而光滑的，粉末樣品必須將其壓入軟金屬箔(如銅)中或壓制成小塊

  （2）樣品尺寸可變，最大尺寸1cm×1cm×1cm



輸出參數：

(1) 元素含量的面分布圖、深度分布曲線，其深度分辨率約為5～l0nm

(2) 表面全元素半定量分析，定性分析含量在ppm到ppb范圍內的痕量元素

(3) 同位素豐度



應用：

(1) 鑒別在金屬、玻璃、陶瓷、薄膜或粉末表面上的無機物層或有機物層

(2) 氧化物表層、腐蝕膜、瀝濾層和擴散層沿深度的濃度分布

(3) 經擴散或離子注入到半導體材料中的微量摻雜劑(≤1000ppm)沿深度的濃度分布

(4) 在脆化金屬合金、氣相沉積薄膜、水合玻璃和礦物質中的氫濃度和氫沿深度的分布

(5) 定量分析固體中的痕量元素

(6) 分析地質樣品和含銀樣品中的同位素豐度

(7) 用同位素富集材料進行示蹤研究(如研究擴散和氧化)

(8) 礦物質、多相陶瓷和金屬中的相分布

(9) 由晶界偏析、內氧化或沉淀引起的第二相分布



4.案例分析

案例背景：樣品為客戶端送檢P92鋼氧化膜試樣，客戶端要求分析氧化膜的厚度及氧化產物分布情況。

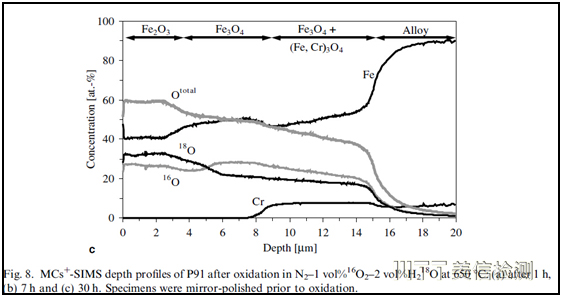

測試結果譜圖：





結論：由檢測結果圖片可知，當氧含量降到0時為氧化膜與基體的分界線，厚度為20μm，由Fe、O和Cr元素的變化，可清楚觀察到氧化產物的變化情況,從表面往心部產物分布：0-4μm Fe2O3→4-9 μ mFe3O4→9-15 μm（Fe.Cr）3O4→15-20μm合金化混合區。



5.分析方法參考標準

     ASTM E1078-2009表面分析中試樣制備和安裝程序的標準指南

     ASTM E1504-2011次級離子質譜(SIMS)測定中質譜數據報告的標準規范

     ASTM E1829-2009 先于表面分析的樣品處置標準指南
