快餐3小时400元不限次数电话_苏州品茶嫩茶wx联系方式 _免费全国空降同城微信_附近学生200元随叫随到苏州

表面異物分析

通常高分子材料的個(gè)別組分發(fā)生變化甚至材料類型發(fā)生變化時(shí)，從外表上往往無法識(shí)別。但是材料的微小差異可能會(huì)導(dǎo)致某些性能下降，從而不符合標(biāo)準(zhǔn)要求或?qū)е庐a(chǎn)品質(zhì)量下降，或者由于所采購原料的變化或生產(chǎn)工藝的變化導(dǎo)致最終產(chǎn)品質(zhì)量的變化。產(chǎn)品異常現(xiàn)象比對(duì)分析是利用材料的分子圖譜特性，制定快速的一致性檢測方法，判定產(chǎn)品材料的一致性，從而分析產(chǎn)品異?，F(xiàn)象的原因。判斷產(chǎn)品材料的一致性一般會(huì)運(yùn)用到高分子材料的以下幾個(gè)特點(diǎn)：

①不同的高分子材料有不同的紅外指紋區(qū)圖譜和分子碎片熱裂解圖譜；

②回收的高分子材料分子量會(huì)下降，導(dǎo)致材料的玻璃化溫度、結(jié)晶度、熔融溫度和分解溫度的改變；

③顏基比和顏填料的改變會(huì)在高分子材料的熱重變化中反映，并在最后殘留的灰分中體現(xiàn)。

④高分子材料的改變一般會(huì)導(dǎo)致比重（或密度）的變化。

案例分析

案件背景：

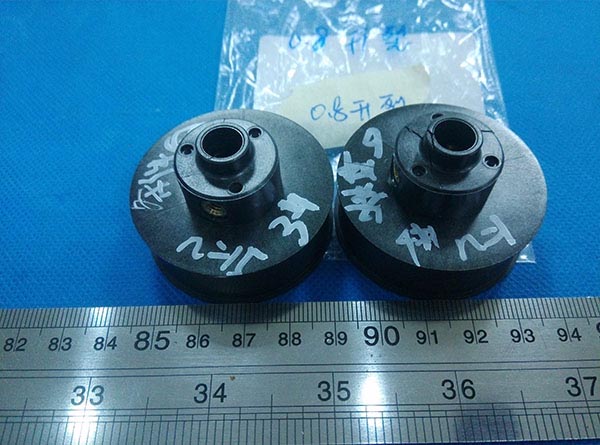

某客戶產(chǎn)品使用過程中發(fā)現(xiàn)某一批次樣品出現(xiàn)開裂現(xiàn)象，懷疑其產(chǎn)品的一致性。

檢測手段：

FTIR分析、TGA分析、DSC分析

檢測標(biāo)準(zhǔn)：

GB/T 6040-2002  紅外光譜分析方法通則

ASTM E1356-2008 用差示掃描量熱法和差示熱分析測量玻璃化轉(zhuǎn)變溫度的測試方法

ASTM E2550-2007 熱重分析法測定熱穩(wěn)定性的標(biāo)準(zhǔn)試驗(yàn)方法

分析方法簡介：

1、OK樣品和NG樣品外觀完全一致，選擇通過比對(duì)OK產(chǎn)品及NG產(chǎn)品的圖譜指紋分析來判斷材料的一致性；

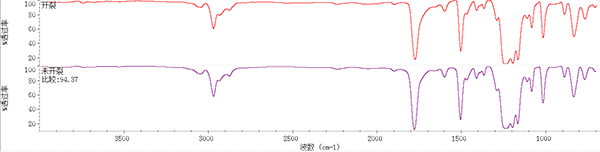

2、據(jù)FTIR測試分析可知，樣品主成分均為聚碳酸酯（PC）。其OK與NG樣品相似度為94.37%；

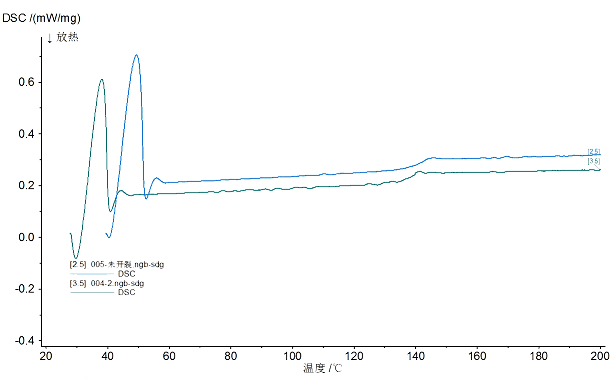

3、根據(jù)DSC曲線可知：樣品NG的玻璃化轉(zhuǎn)變溫度為139.8℃，樣品OK的玻璃化轉(zhuǎn)變溫度為143.3℃；

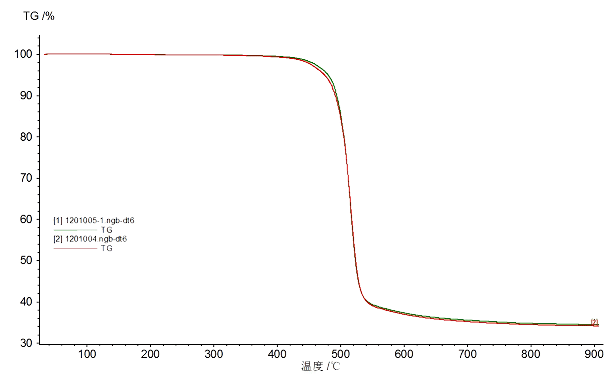

4、根據(jù)TGA曲線可知：根據(jù)TGA曲線可知： 1）樣品NG的降解變化數(shù)量為63.73%，樣品1201005的降解變化數(shù)量為63.37%；樣品OK的殘余量為34.17%，樣品1201005的殘余量為34.50%。

結(jié)論：根據(jù)以上FTIR，DSC，TGA的測試結(jié)果綜合分析，該樣品OK和樣品NG的材質(zhì)一致，未發(fā)現(xiàn)明顯差異。
